Seria ZS

PRODUCENT: Höcherl & Hackl

ZAPYTAJ O PRODUKT

Napięcie do 800 V (1200 V na życzenie)
Prądy do 2 250 A
Moc 500 W .... 28,8 kW
W zależności od modelu, chwilowa przeciążalność
Prąd, napięcie, rezystancja, tryb pracy
Obciążenia dynamiczne
Programowanie SCPI z funkcją pomiaru
Ochrona elektroniczna
Analogowe wyjścia pomiarowe napięcia i prądu
Analogowe wejście sterujące
Śledzenie MPP
Funkcja dynamiczna z synchronizowanym rejestrowaniem danych

OPIS

Tryby pracy

Obciążenia elektroniczne serii ZS mają cztery tryby pracy: prąd stały, napięcie, moc i rezystancję. Dodatkowo w zależności od trybu pracy można ustawić wartości graniczne dla maksymalnego dopuszczalnego prądu i minimalnego dopuszczalnego napięcia.

Aby zwiększyć rozdzielczość dla każdego urządzenia, wraz z pełnym zakresem nastaw, dostępne jest zredukowane ustawienie 1/3 prądu znamionowego. Obciążenie można wstępnie ustawić nawet bez podłączonego urządzenia testowego. Wyświetlacz pokazuje wartości bezpośrednio w amperach, omach, woltach lub watach.

Dynamika i czas kontroli

Wbudowany modulator umożliwia dwa niezależnie regulowane prądy i czasy od 100 μs ....1 s. Prędkość sterowania urządzeń można dostosować do jednostki testowej w trzech etapach (szybki - średni - wolny).

Urządzenia ochronne

Wbudowane są następujące urządzenia ochronne:

Zabezpieczenie nadprądowe
Ochrona przed przeciążeniem
Ochrona przed przegrzaniem
Ochrona linii GND na analogowym interfejsie I/O

Przełączanie napięcia

Napięcie wyzwalające może być ustawione na bezpotencjałowe podłączenie napięcia szczytowego. Prąd jest aktywowany, gdy napięcie wejściowe przekracza napięcie wyzwalające.

Zdolność przeciążeniowa

W zależności od modelu urządzenia mają chwilową przeciążalność. Poziom i czas trwania ewentualnego przeciążenia zależy od temperatury pracy stopnia wyjściowego. Urządzenie może być zatem wykorzystywane do znacznie wyższych zadań eksploatacyjnych.

Zdalne sterowanie

Większość funkcji obciążenia może być sterowana zdalnie poprzez analogowy interfejs I/O. Wejścia sterujące mogą być obsługiwane za pomocą poziomów TTL i 24 V z sterowników PLC.

Opcjonalnie dostępna jest wersja (ZS06), która jest elektrycznie odizolowana od wejścia obciążenia.

Sterowanie analogowe

W trybach pracy CC, CV i CP wartość nastawy może być regulowana przez 0....5 V lub 0...10 V DC.

Wyjścia analogowe pomiarowe

Dostępne są analogowe sygnały pomiarowe 0....10 V dla napięcia, prądu i mocy. Zaciski GND mogą przepływać ±2 V w odniesieniu do wejścia obciążenia ujemnego (również opcjonalnie izolowane - opcja ZS06).

Chłodzenie

Urządzenia są chłodzone powietrzem. Aby utrzymać niski poziom hałasu podczas pracy, wentylatory są sterowane w zależności od temperatury i prądu. W celu lepszego wykorzystania maksymalnej możliwej przeciążalności wentylatory mogą być ustawione na pełną moc.

Mechanika

ZS jest wytrzymałą szafą typu rack 19" i może być również używany jako urządzenie stołowe. Od 5 jednostek wysokości na górze urządzenia znajdują się chowane uchwyty.
Opcjonalne kółka mogą być montowane na ciężkich urządzeniach. Do montażu w szafie typu Rack 19" nie są potrzebne osobne zestawy montażowe.

Połączenia

Wszystkie połączenia znajdują się z tyłu. Połączenia prądowe to solidne miedziane szyny z łącznikami śrubowymi.

Bezpieczeństwo

Pokrywy są dostępne jako zabezpieczenie styków dla urządzeń na niebezpieczne napięcia kontaktowe.

Interfejsy (opcjonalnie)

RS-232 + USB
GPIB

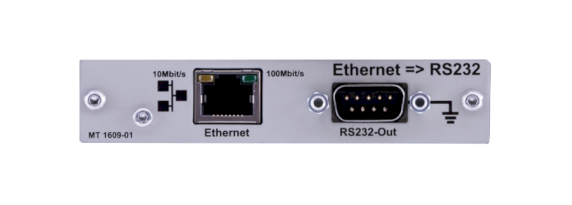

Przetwornica Ethernet-RS-232
Interfejs systemowy Kabel lub światłowód
Narzędzie do akwizycji danych

Rozszerzenia sprzętowe (opcja)

Elektrycznie izolowany interfejs analogowy I/O
Karta We/Wy zasilania
Analogowa karta rozszerzeń We/Wy
Interfejs temperatury
Kółka
Opcja Zero-Volt

Fabryczny certyfikat kalibracji

Wraz z urządzeniami dostarczany jest bezpłatny Certyfikat Fabrycznej Kalibracji (FCC). FCC spełnia wymagania normy DIN EN ISO 9000ff. Certyfikat kalibracji dokumentuje zgodność z normami krajowymi w celu zilustrowania fizycznego urządzenia zgodnie z międzynarodowym Układem Jednostek Miar (SI). W okresie gwarancyjnym kalibrację przeprowadzamy po raz drugi za darmo.

--> Warunki drugiej bezpłatnej kalibracji

Zalecany okres kalibracji wynosi 2 lata.

Narzędzia programowe

Strona główna H&H posiada bibliotekę programów dla Windows z narzędziem kontrolera i sterownikami LabVIEW.

Dokumentacja

Dostarczamy podręcznik użytkownika w postaci pliku pdf i drukowanych ogólnych instrukcji bezpieczeństwa, każda w języku niemieckim i angielskim.

Opis w języku angielskim: ZS Series
