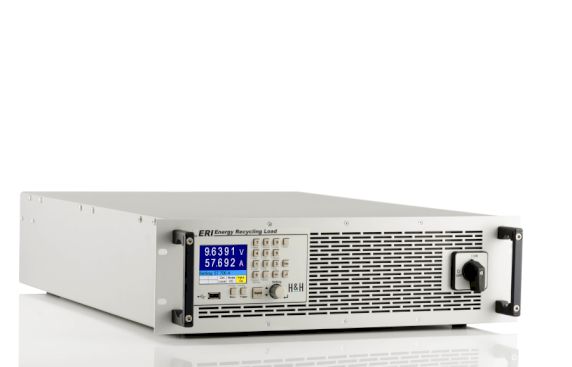

Seria ERI

Opis

Obciążenia elektroniczne serii ERI dostarczają zużytą energię z powrotem do lokalnej sieci energetycznej.
Kolejną cechą tych urządzeń jest szeroka gama standardowych interfejsów danych.
Oprócz Ethernetu, USB i RS-232 istnieje standardowy interfejs CAN. Opcjonalnie można zainstalować GPIB (ERI02).
Programowanie odbywa się w SCPI z rozbudowaną składnią poleceń.

Chłodzenie

Obciążenia ERI odzyskują zużytą energię zamiast przekształcać ją w energię cieplną.
W ten sposób koszty energii elektrycznej zostają zredukowane, a środowisko jest tylko nieznacznie ogrzane. W rezultacie w wielu przypadkach klimatyzacja jest zbędna.
Obciążenia związane z recyklingiem energii nie wymagają wydajnych wentylatorów. To sprawia, że urządzenia te są ciche i dlatego doskonale nadają się do pracy w laboratorium.

Recykling energii

Zużyta energia jest doprowadzana z wydajnością ok. 90 % z powrotem do sieci zasilającej.
Eksploatacja w sensie wytwarzania energii elektrycznej do publicznej sieci elektroenergetycznej nie jest wyposażona w takie obciążenia związane z recyklingiem energii. Obciążenie musi być podłączone do sieci niskiego napięcia z zainstalowaną na stałe i oddzielnie zabezpieczoną linią zasilającą.
Obciążenie ERI posiada prosty i nieredundantny monitoring zasilania. W przypadku przekroczenia wartości granicznych następuje wyłączenie stopnia mocy. Monitorowanie to nie zastępuje żadnej sieci lub ochrony systemu, która musi być zainstalowana, jeśli jest to konieczne dla ochrony osób i sieci lokalnej.

Funkcje

Urządzenia te zapewniają stały prąd, stałe napięcie, stałą rezystancję i tryb stałej mocy.
Dodatkowo, zabezpieczenia prądowe i napięciowe mogą być ustawiane w dowolnym trybie.
Funkcja akwizycji danych umożliwia przechowywanie danych pomiarowych na zewnętrznej pamięci USB.

Dynamiczna praca może być konfigurowana za pomocą do 300 ustawień punktów listy. Obciążenie elektroniczne zapisuje wartości pomiarowe uzyskane synchronicznie ze znacznikiem czasowym.

Konfigurowalny model wyzwalacza kontroluje zbieranie danych oraz ustawienia statyczne i dynamiczne.

Obciążalność

Widmo typu zawiera 3 klasy mocy od 3.600 W do 10.800 W i napięcia wejściowe 120 V, 400 V i 800 V.

Zabezpieczenia

• Zabezpieczenie prądowe
• Ochrona zasilania
• Ochrona przed przegrzaniem
• Ochrona linii GND w porcie I/O
• Proste monitorowanie zasilania sieciowego

Interfejsy danych

• Ethernet
• USB
• RS-232
• CAN
• GPIB (Option ERI02)

Sterownik LabVIEW jest certyfikowany przez National Instruments.

Galwanicznie izolowany galwanicznie szybki port I/O (opcja ERI06)

Opcjonalny galwanicznie izolowany galwanicznie port I/O zapobiegający powstawaniu pętli uziemiających, dla następujących funkcji:

• Ustawienie obciążenia C i V
• Analogowe ustawienie zabezpieczeń C i V
• Obciążenie przy wyłączaniu
• Wyjście monitora napięcia
• Wyjście monitora prądowego
• Wejście wyzwalające
• Wyjście wyzwalające
• Wejście cyfrowe
• Sterowanie programowalne

Certyfikat fabrycznej kalibracji (FCC-ERIxx)

Wraz z urządzeniami dostarczany jest bezpłatny Certyfikat Fabrycznej Kalibracji (FCC). FCC spełnia wymagania normy DIN EN ISO 9000ff. Certyfikat kalibracji dokumentuje zgodność z normami krajowymi w celu zilustrowania fizycznego urządzenia zgodnie z międzynarodowym Układem Jednostek Miar (SI). W okresie gwarancyjnym kalibrację przeprowadzamy po raz drugi za darmo.

--> Warunki drugiej bezpłatnej kalibracji

Zalecany okres kalibracji wynosi 2 lata.

Dokumentacja

Każdy ładunek elektroniczny jest dostarczany wraz z instrukcją obsługi w postaci pliku PDF i drukowanych ogólnych instrukcji bezpieczeństwa, każda w języku niemieckim i angielskim.
