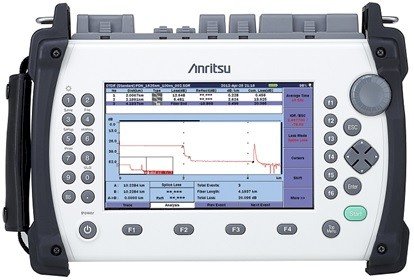

Reflektometr optyczny - ACCESS MasterSeria MT9083x

Seria MT9083x
PRODUCENT: Anritsu Corporation
TECHNOLOGIE: FTTH, WDM (DWDM, CWDM)

Miernik uniwersalny z dostępnymi opcjami :

  • Reflektometru optycznego 1310/1550/1625/1650 nm
  • Optycznego miernika mocy
  • Optycznego źródła światła
  • Źródła światła widzialnego

Rodzina MT9083A2/B2/C2 ACCESS Master™ jest kompaktowym i ekonomicznym rozwiązaniem pomiarowym do instalacji i utrzymania sieci optycznych łącznie z testowaniem ostatniej mili. Access Master łączy funkcjonalność:

  • Reflektometru optycznego 1310/1550/1625/1650 nm
  • Optycznego miernika mocy
  • Optycznego źródła światła
  • Źródła światła widzialnego

W małym, lekkim (2,2kg), zasilanym bateryjnie przyrządzie. Rodzina MT9083A Access Master składa się z 19 różnych modeli:

  • modele jednomodowe (pracujące na następujących długościach fali lub ich kombinacjach 1310/1383/1490/1550/1625/1650nm)
  • modele wielomodowe (pracujące na następujących długościach fali lub ich kombinacjach 850/1300nm)
  • modele hybrydowe, czyli modele pracujące zarówno w trybie jednomodowym jak i wielomodowym

Klientom instalującym i zajmującym się utrzymaniem sieci dostępowych i miejskich, ACCESS Master oferuje wiele specjalnych aplikacji, takich jak: długość fali 1383 nm do sieci CWDM.

Do sieci FTTx, seria MT9083 oferuje zarówno możliwość testów optycznych na wszystkich podstawowych długościach fal, jak i testy weryfikacji jakości usługi (quality of service QoS) poprzez opcję testów IP. Opcja IP umożliwia pomiary prędkości transmisji, przepływności i strat ramek łączy Eternetowych (10M/100M/1Gb). Przyrząd umożliwia także pomiary sieci FTTx bazujących na PON. Przy pomocy sondy wideo (VIP) jest możliwe wyświetlenie obrazów złączy na ekranie MT9083, pozwalając ocenić ich czystość i jakość co wyklucza konieczność posiadania dodatkowego mikroskopu.

MT9083A2/B2/C2 ACCESS Mastera cechuje bardzo wysoka rozdzielczość pozwalająca na dokładną lokalizację spawów i złączy, przy jednoczesnej dokładnej i szybkiej weryfikacji światłowodów rozciągających się na długości 250km, umożliwiając pomiary zarówno w sieci miejskiej jak i dalekiego zasięgu. Dodatkowo w czasie weryfikacji integralności światłowodów  można sprawdzać działanie sieci.

Główne cechy

  • Gotowość do pracy w czasie krótszym niż po 15 sekundach…przez cały dzień bez powtórnego ładowania
  • Specjalistyczne tryby testowe ułatwiające pracę
  • Wysoka rozdzielczość oraz szeroki zakres dynamiki zapewniający solidną i rzetelną ocenę łączy światłowodowych
  • Inteligentne oprogramowanie do analizy identyfikujące problemy ze spawami, złączami a nawet makrozgięciami
  • Sprawdzona, wzmocniona obudowa gwarantująca lata pracy nawet w najtrudniejszych warunkach
  • Opcja testów IP weryfikująca przepływność, straty ramek i łącze punkt-punkt
  • Możliwość testów nawet czterech długości fal przez jedno urządzenie – pracujące w trybie jednomodowym, wielomodowym bądź w obu trybach
  • Unikalny tryb testowania podczas pracy eliminuje konieczność posiadania zewnętrznych filtrów
  • Krótka strefa martwa oraz wysoki zakres dynamiki umożliwiają analizę krótkich i długich włókien, co jest użyteczne we wszystkich rodzajach sieci

Rodzina ACCESS Master™ jest dostępna jako modele standardowe (MT9083A2) lub jako modele o rozszerzonej specyfikacji (MT9083B2/C2).
Dodatkowo, do standardowych cech występujących w MT9083A i serii MT9083B, seria specjalna MT9083B posiada następujące cechy, które należy podkreślić:

  • Rozszerzony zakres dynamiki aż do 46dB, w porównaniu do maksymalnego zakresu 39dB w serii A.
  • Pełne testy sieci PON FTTx cechujące się 128 rozgałęzieniami
  • Duża szybkość pomiarów i pomiar dużych odległości przy minimalnej strefie martwej
  • Niespotykany dotąd, wybierany przez użytkownika tryb pracy, pozwalający urządzeniu na optymalizację albo wysokiej rozdzielczości lub wydłużenie zakresu pomiarowego (aż do 250km)
  • Skuteczny pomiar w czasie rzeczywistym z wysokim poziomem sygnału w celu szybkiej weryfikacji włókna.

MT9083A2/B2/C2 ACCESS Master – rozwiązanie typu „wszystko w jednym” do instalacji i utrzymania dostępowych sieci światłowodowych.

Tagi: Pomiary reflektometryczne, Pomiary tłumienności optycznej, przyrządy używane
Opis w języku angielskim: Seria MT9083x: OTDR - ACCESS Master
