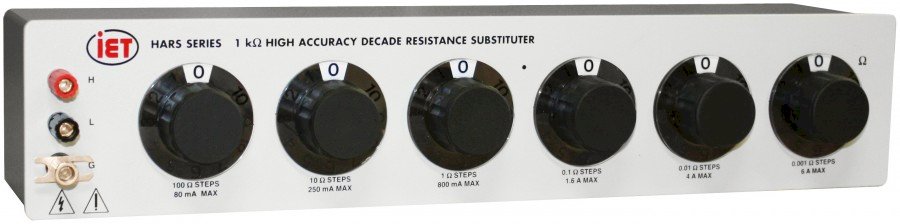

Precyzyjna dekada rezystancyjna HARS-XHARS-X

HARS-X
PRODUCENT: IET LABS. INC.

Precyzyjna dekada rezystancyjna serii (HARS) należy do rodziny przyrządów dających szeroki wybór źródeł rezystancji o wysokiej jakości. Przy wyborze dokładności dostępna jest każda liczba dekad od jednej do jedenastu.

Precyzyjna dekada rezystancyjna serii (HARS) należy do rodziny przyrządów dających szeroki wybór źródeł rezystancji o wysokiej jakości. Przy wyborze dokładności dostępna jest każda liczba dekad od jednej do jedenastu.

Dekada HARS stanowi precyzyjne źródło rezystancji, posiadające doskonałe parametry stabilności, współczynnika temperaturowego, współczynnika mocy i odpowiedzi częstotliwościowej.

Seria dekad HARS stosuje przełączniki o bardzo małej rezystancji, których styki wykonane są ze stopów srebra. Specjalna konstrukcja utrzymuje rezystancję zerową poniżej 1m W na dekadę. Mechanizm samoczyszczący, likwiduje korozję styków powstałą po dłuższych okresach nie używania lub przy razy wyłącznie z małymi prądami. Najczęściej ma to miejsce wtedy, gdy multimetry lub inne urządzenia pomiarowe pobierają małe prądy testowe. Rezystancja styków jest stabilna, powtarzalna i pozostaje na niskim poziomie.

Berylowo- miedziane złocone śruby zaciskowe o wysokiej jakości minimalizują zjawisko temperaturowej siły elektromotorycznej (EMF), która wpływa na pomiar rezystancji dc. Wszystkie pozostałe przewodniki w przyrządzie, jak również zastosowane stopy lutownicze, nie zawierają metali lub połączeń, które mogłyby przyczynić się do problemów z EMF.


Standardowe modele oferują wybór od jednej do jedenastu dekad. Płyty przednie są wyraźnie oznakowane, pokazując wielkość kroku oraz ograniczenia prądowe i napięciowe dla każdej dekady.

Przy rozdzielczości dochodzącej do 1 m W oraz maksymalnej osiąganej rezystancji do 111 M W , dekady serii HARS mogą być używane do bardzo precyzyjnych pomiarów wymagających dużej dokładności, stabilności i małej rezystancji zerowej. Dekady serii HARS mogą być używane jako elementy mostków dc i ac, do kalibracji, jako wzorce transferowe oraz symulatory RTD.

Dekady serii HARS mogą być montowane w stojakach, jako elementy systemów pomiarowo-kontrolnych.

Specyfikacje

Rezystancja na krok

Całkowita rezystancja

dekady

Stabilność
(±ppm / rok)

Stabilność długoterminowa (±ppm/ 3 lata)

Współczynnik temperaturowy (+ppm/0C)

Moc maksymalna (W/krok)

Prąd maksymalny (na dekadę)

Napięcie maksymalne (na krok)

1 m W a

10 m W

100

700

50

0.025

5A

5mV

10 m W

100 m W

50

350

20

0.2

4A

40 mV

100 m W

1 W

30

50

20

0.25

1.6A

0.16V

1 W

10 W

10

25

20

0.6

0.8 A

0.8 V

10 W

100 W

10

25

15

0.6

0.25 A

2.5 V

100 W

1 k W

10

25

5

0.6

80 mA

8V

1 k W

10 k W

10

25

5

0.5

23 mA

23 V

10 k W

100 k W

10

25

5

0.5

7 mA

70 V

100 k W

1 M W

10

25

5

0.5*

2.3* mA

230 V*

1 M W

10 M W

10

25

10

0.5*

0.7* mA

700 V*

10 M W

100 M W

25

40

10

0.1*

0.1* mA

1000 V*

* polega maksymalnemu ograniczeniu do 2000V


Dokładność: Po odjęciu rezystancji zerowej, przy 23°C; ciągłość wzorca do NIST.

HARS-X: ±(0.01% + 2 m W )

HARS-A: ±(0.05% + 2 m W )

HARS-Q: ±(0.02% + 2 m W )

Rezystancja zerowa: <1 m W na dekadę, przy dc;
dla 7-10 dekad trochę większa.

Maksymalne napięcie do obudowy: 2000 V szczytowe.

Typ przełącznika: 11 pozycji; "0"-"10"; styki ze stopów srebra.

Pojemność przełącznika: < 4 pF na przełącznik, małe tłumienie.

Zaciski: Zaciski śrubowe o małej temperaturowej EMF, wykonane ze stopu berylowo-miedzianego, w standardowym rozstawie 3/4 cala, plus zacisk ekranu; dostępne są połączenia na tylnej płycie przyrządu (opcja RO). Jednostki z pojedynczą dekadą maja połączenia końcówek lutowane.


Model

Wymiary

Waga

1 dekada

7.7 cm szer. x 7.7 cm wys. x 8.4 cm gł. (3" x 3" x 3.3")

0.45 kg
(1.0 1b)

2-4 dekady

37.5 cm szer. x 8.9 cm wys. x 10.2 cm gł. (14.8" x 3.5" x 4")

1.7 kg
(3.8 Ib)

5 dekad



2.0 kg (4.3 Ib)

6 dekad

43.9 cm szer. x 8.9 cm wys. x 10.2 cm D (17.3" x 3.5" x 4")

2.2 kg
(4.8 Ib.)

7 dekad



2.4 kg (5.3 Ib.)

8 dekad



2.6 kg (5.7 Ib.)

9 dekad

18.3 cm szer. x 17.8 cm wys. x 19.7 cm gł. (19.0" x 7.0" x 7.8")

5.1 kg
(11.2 1b)

10 dekad



5.3 kg (11.7 1b)


przyrządy z pojedynczą dekadą

Przyrządy jedno-dekadowe mają dostępne zakresy rezystancji od 1 m W do 10 M W na jeden krok Przyrządy te znajdują wiele zastosowań wymagających pojedynczej dekady, zachowując przy tym wszystkie parametry jakościowe serii HARS.

Każda dekada zamknięta jest w obudowie aluminiowej, która może służyć jako ekran.

Może być montowana jako panel i zintegrowana z dodatkowymi jednostkami, tworząc obwody potencjometrów lub inne konfiguracje.

Każda jednostka zawiera rezystory o małej indukcyjności połączone szeregowo z przełącznikiem o wysokiej jakości, którego styki wykonane są ze stopu srebra.

Informacja dotyczaca zamawiania

Model*
(Dokładność 0.01%)

Rezystancja całkowita. ()

Liczba dekad

Rozdzielczość ( )

HARS-X-1-0.001

0.01

1

0.001

HARS-X-1-0.01

0.1

1

0.01

HARS-X-1-0.1

1

1

0.1

HARS-X-1-1

10

1

1

HARS-X-1-10

100

1

10

HARS-X-1-100

1 k

1

100

HARS-X-1-1K

10k

1

1 k

HARS-X-1-1 OK

100 k

1

10k

HARS-X-1-100K

1 M

1

100 k

HARS-X-1-1M

10M

1

1 M

HARS-X-1-10M

100 M

1

10 M

HARS-X-2-0.001

0.11

2

0.001

HARS-X-2-0.01

1.1

2

0.01

HARS-X-2-0.1

11

2

0.1

HARS-X-2-1

110

2

1

HARS-X-2-10

1.1 k

2

10

HARS-X-2-100

11 k

2

100

HARS-X-2-1 K

110 k

2

1 k

HARS-X-2-1 OK

1.1 M

2

10k

HARS-X-2-100K

11 M

2

100 k

HARS-X-2-1 M

110 M

2

1 M

HARS-X-3-0.001

1.11

3

0.001

HARS-X-3-0.01

11.1

3

0.01

HARS-X-3-0.1

111

3

0.1

HARS-X-3-1

1.11 k

3

1

HARS-X-3-10

11.1 k

3

10

HARS-X-3-100

111 k

3

100

HARS-X-3-1 K

1.11 M

3

1 k

HARS-X-3-1 OK

11.1 M

3

10k

HARS-X-3-100K

111 M

3

100 k

HARS-X-4-0.001

11.11

4

0.001

HARS-X-4-0.01

111.1

4

0.01

HARS-X-4-0.1

1.111 k

4

0.1

HARS-X-4-1

11.11 k

4

1


Model*
(Dokładność 0.01%)

Rezystancja całkowita
)

Liczba dekad

Rozdzielczość ( )

HARS-X-4-10 HARS-X-4-100 HARS-X-4-1 K HARS-X-4-1 OK

111.1 k
1.111 M
11.11 M
111.1 M




4

10
100
1 k
10k

HARS-X-5-0.001 HARS-X-5-0.01 HARS-X-5-0.1 HARS-X-5-1 HARS-X-5-10 HARS-X-5-100 HARS-X-5-1 K

111.11
1.1111 k
11.111 k
111.11 k
1.1111 M
11.111 M
111.11 M







5

0.001
0.01
0.1

10
100
1 k

HARS-X-6-0.001 HARS-X-6-0.01 HARS-X-6-0.1 HARS-X-6-1 HARS-X-6-10 HARS-X-6-100

1.111 11 k
11.1111 k
111.111 k
1.111 11 M
11.1111 M
111.111 M






6

0.001
0.01
0.1

10
100

HARS-X-7-0.001 HARS-X-7-0.01 HARS-X-7-0.1 HARS-X-7-1 HARS-X-7-10

11.111 11 k
111.1111 k
1.111 111 M
11.111 11 M
111.1111 M





7

0.001
0.01
0.1

10

HARS-X-8-0.001 HARS-X-8-0.01 HARS-X-8-0.1 HARS-X-8-1

111.111 11 k
1.111 111 1 M
11.111 111 M
111.111 11 M




8

0.001
0.01
0.1
1

HARS-X-9-0.001 HARS-X-9-0.01 HARS-X-9-0.1

1.111 111 11 M 11.111 111 1 M 111.111 111 M



9

0.001
0.01
0.1

HARS-X-10-0.001 HARS-X-10-0.01

11.111 111 11 M 111.111 111 1M

10
10

0.001
0.01

HARS-X-11-0.001

111.111 111 11 M

11

0.001



* Dla mniej dokładnych zastosowań, dostępne są tańsze wersje o większych tolerancjach:
- dla dokł. podst. 0.05% (zamiast 0.01 %), w nr. części, w miejsce "X" wstaw "A"

- dla dokł. podst. 0.02% (zamiast 0.01 %), w nr. części, w miejsce "X" wstaw "Q"

- dla dokł. podst. 0.1% (zamiast 0.01 %), w nr. części, w miejsce "X" wstaw "B"


OPCJE

RM Obudowa do montażu w stojaku 19"

4-końcówkowe zaciski śrubowe typu Kelvina

RO Zaciski śrubowe montowane z tyłu
