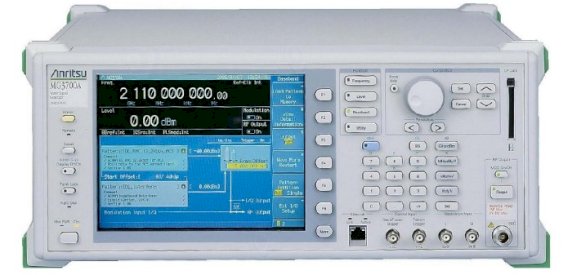

Wektorowy Generator Sygnałów 3GHz / 6GHzMG3700A

Dzięki bardzo szybkiemu generatorowi dowolnych przebiegów pasmowych do 160 MHz, szerokopasmowemu modulatorowi wektorowemu i wielkiej pojemności pamięci, MG3700A jest doskonałym urządzeniem dającym możliwość generacji sygnałów obecnych i przyszłych systemów komunikacji bezprzewodowej.

Wbudowany generator przebiegów arbitralnych pozwala użytkownikowi na otrzymanie na wyjściu nie tylko zdefiniowanych wzorców zgodnych z wieloma systemami komunikacyjnymi, ale również dowolnych przebiegów.

MG3700A posiada standardowe wzorce sygnałów:
W-CDMA/HSDPA, GSM/EDGE, WLAN (IEEE 802.11a/b/g), CDMA2000 1x / 1xEV-DO, GPS, Bluetooth, PDC, PHS, DVB-T, DVB-H, Mobile WiMax (IEEE802.16e) i AWGN (addytywny biały szum gaussowski).

Oprogramowanie do generacji przebiegów “IQproducer” pozwala użytkownikowi na zmianę parametrów i generację wzorców sygnałów różnych systemów komunikacyjnych (HSDPA, CDMA 2000 1xEV-DO, TDMA) przy użyciu graficznego interfejsu użytkownika.

Plik z danymi IQ (w formacie ASCII) wygenerowany przy pomocy ogólnie dostępnego narzędzia Electronic Design Automation (EDA) może zostać przekonwertowany do pliku wzorca przebiegów dla MG3700A przy pomocy funkcji "conversion" “IQproducer”. Dzięki temu, użytkownik może wygenerować plik wzorcowy z dowolnym przebiegiem.

Główne cechy:

• Zakres częstotliwości: 250 kHz do 3GHz (6 GHz opcja)
• Wektorowa modulacja pasma: 120 MHz wewnętrzna / 150 MHz zewnętrzna
• Wysoki poziom dokładności: +/–0.5 dB
• Duża pojemność pamięci: 1 GB (standard), 2 GB (opcja)
• Wbudowany analizator BER do 20 Mbps (standard)
• Dodatkowe funkcje sygnałowe (dwa sygnały, np sygnał pożądany + sygnał zakłócający lub sygnał pożądany + AWGN, mogą być zsumowane i podane na wyjście)

• Pdf MG3700A-Generator-Sygnalow-wektorowch-instrukcja-obslugi-PL.pdf
  (Pdf, 2.82 MB)
• Pdf MG3700A-Vector-Signal-Generator.pdf
  (Pdf, 3.5 MB)
