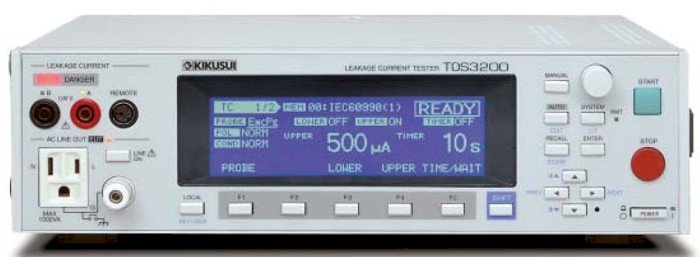

Programowalny tester prądów upływuSERIA TOS3200
Programowalny tester upływności prądu typu TOS3200 jest przeznaczony to przeprowadzania testów dotykowych przepływu prądu w przyrządach ogólnego zastosowania, z wyjątkiem elektrycznego wyposażenia medycznego. Prąd upływu jest zdefiniowany jako prąd dotykowy (TC – Touch Current), np. prąd, który przepływa, gdy człowiek dotyka urządzeń elektrycznych oraz jako prąd Przewodu Ochronnego (PCC – Protective Conductor Current), np. prąd, który przepływa przez przewód ochronny w urządzeniach klasy 1.
Siedem sieci pomiarowych (są to zdefiniowane obwody imitujące oporność ciała ludzkiego) oraz szerokopasmowych obwodów pomiarowych jest ze sobą połączonych w celu przeprowadzania testów wymaganych w IEC, UL, JIS i w innych standardach, jak również w dyrektywie niskonapięciowej.
TOS3200 ma w standardzie 51 typów gotowych procedur testowych zgodnych ze standardami IEC/JIS. Procedury testowe przechowywane w pamięci są gotowe do użycia nawet z poziomu panelu głównego. Procedury te są dostosowane do następujących standardów:
| IEC60990 | Metody pomiarów TC i PCC |
| IEC60950-1 | Wyposażenie technologii informacyjnej – Bezpieczeństwo – Część 1: Zasady ogólne |
| IEC60335-1 | Sprzęt gospodarstwa domowego i podobne urządzenia elektryczne – Bezpieczeństwo – Część 1: Zasady ogólne |
| IEC60065 | Audio, video i podobne aparaty elektroniczne – Zasady bezpieczeństwa |
| IEC60745-1 | Przenośne silnikowe narzędzia elektryczne |
| IEC60598-1 | Oświetlenie – Część 1: Zasady ogólne i testy |
| IEC61010-1 | Zasady bezpieczeństwa dla urządzeń elektrycznych przeznaczonych do pomiaru, kontroli i użytku w laboratoriach Część 1: Zasady ogólne |
| IEC61029-1 | Bezpieczeństwo przenośnych, silnikowych narzędzi elektrycznych – Część 1: Zasady ogólne |
| Dyrektywa niskonapięciowa |
W sumie w pamięci wewnętrznej może być przechowywanych do 100 indywidualnych testów i do 100 sekwencji programów z włączeniem specyficznych informacji dotyczących testów (np. nazwy testu, właściwych standardów, itd.) Ponadto, może być przechowywanych do 50 rezultatów testów.
TOS3200 jest wyposażony w gniazdo i złącze doprowadzające prąd, dzięki czemu połączenie przewodem z DUT jest bardzo proste.
Programowalny tester prądów upływu typu TOS3200 posiada w standardzie złącze USB i interfejsy GPIB oraz RS-232C. Może być bez problemu połączony za pomocą automatycznego systemu testowego z testerem wytrzymałości elektrycznej izolacji/miernikiem rezystancji TOS9200 i z testerem ciągłości uziemienia TOS6200 w celu wykonania wszystkich czterech wymaganych testów oceny bezpieczeństwa elektrycznego i elektronicznego wyposażenia.
Cechy kluczowe:
-
Mierzy prądy upływu w 3 trybach działania:
prąd dotykowy (TC), prąd przewodu zabezpieczającego (PCC) i tryb pomiar (METER) - Siedem sieci pomiarowych jest zaimplementowanych w testerze do pomiaru prądu dotykowego elektrycznych urządzeń ogólnego zastosowania
- 51 rodzajów zaprogramowanych standardowych testów bezpieczeństwa
- Bardzo duża pamięć wewnętrzna do przechowywania indywidualnych warunków testów, testów sekwencji i rezultatów testów
- Jako samodzielne urządzenie pomiarowe jak również system pomiarowy
- Wyposażenie standardowe: USB, interfejsy GPIB i RS-232C
