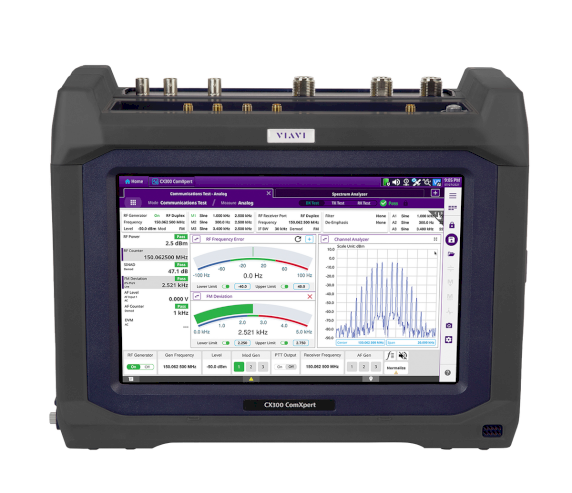

Tester radiokomunikacyjny CX300CX300
CX300 ComXpert to wszechstronne rozwiązanie do monitorowania usług łączności. Zapewnia współczesnym technikom radiowym łatwy w użyciu przyrząd do większości potrzeb związanych z instalacjami radiowymi. Dzięki niewielkim rozmiarom i wzmocnionej obudowie, CX300 zapewnia specyfikacje klasy laboratoryjnej w przenośnej obudowie.
Wspierane systemy radiokomunikacji analogowej i cyfrowej :
AM/FM/PM/SSB
P25 Phase 1
P25 Phase 2
LSM
NXDN
OneViewer Post Analysis Software
DMR
DMR Repeater
Tracking Generator
Vector Network Analyzer
TETRA Parametric BS
TETRA Parametric MS
P25 Vocoder
AES/DES Encryption
Keyloader
CX300 posiada duży kolorowy ekran dotykowy z innowacyjnym interfejsem użytkownika. Wiele zakładek pozwala na natychmiastowe przełączanie między konfiguracjami testów bez konieczności ponownego ładowania ustawień. Unikalny interfejs użytkownika jest podobny do przeglądarki internetowej z możliwością przełączania między testami za pomocą jednego przycisku.
Interfejs użytkownika udostępnia również inteligentne mierniki oznaczone kolorami. Mierniki te przypominają mierniki analogowe, a jednocześnie zapewniają odczyt cyfrowy. Ustawienie indywidualnych lub ogólnych limitów dla każdego testu, umożliwia szybką wizualną weryfikację poprawności wyników pomiarów metodą "go/no-go".
Legendarny pakiet zautomatyzowanych aplikacji testowych i strojeniowych VIAVI jest dostępny jako opcja w CX300. Aplikacje Auto-Test, którym zaufali producenci radiotelefonów i centra serwisowe na całym świecie, wykonują szybkie, powtarzalne i dokładne testy i strojenie zgodne ze specyfikacjami konserwacyjnymi producentów OEM. Łatwe zapisywanie i dostęp do wyników testów zarówno ręcznych, jak i automatycznych dzięki VIAVI StrataSync. StrataSync to rozwiązanie oparte na chmurze, które zapewnia konfigurację zasobów i zarządzanie danymi testowymi z dowolnego miejsca na świecie. Dodanie technologii bezprzewodowej w CX300 odciąża użytkownika, przesyłając wyniki testów do chmury. Jednocześnie umożliwia też zdalną aktualizację urządzenia do najnowszej wersji oprogramowania.
Specyfikacja Techniczna (Kluczowe Parametry)
| Kategoria | Parametr | Wartość / Zakres |
|---|---|---|
| Ogólne | Rozmiar wyświetlacza | 10 cali (25,4 cm), dotykowy |
| Ogólne | Masa (jednostka podstawowa) | 6,8 kg (15 lbs) |
| Ogólne | Wymiary zewnętrzne | 30,9 x 24,1 x 15,5 cm |
| Ogólne | Czas pracy na baterii | ok. 2,3 godziny (typowo z 2 bateriami) |
| Ogólne | Dokładność podstawy czasu | 0,02 ppm (0°C do 50°C) |
| Ogólne | Starzenie podstawy czasu | ±0,1 ppm na rok |
| Ogólne | Dokładność z GPS | ±25 ppb (przy blokadzie GPS) |
| Ogólne | Czas nagrzewania | 3 minuty (do dokładności ±0,01 ppm) |
| Ogólne | Temperatura pracy | 0°C do 50°C |
| Ogólne | Odporność na wstrząsy | 30 G (MIL-PRF-28800F Klasa 3) |
| Ogólne | Obsługiwane technologie | Analog, P25 (Phase 1 & 2), DMR, NXDN, TETRA |
| Generator RF | Zakres częstotliwości (standard) | 100 kHz do 3 GHz |
| Generator RF | Zakres częstotliwości (opcja) | 3 GHz do 6 GHz |
| Generator RF | Rozdzielczość częstotliwości | 1 Hz |
| Generator RF | Poziom wyjściowy (Port Duplex) | -140 dBm do -30 dBm (do 1 GHz) |
| Generator RF | Poziom wyjściowy (Port RF Out) | -130 dBm do +17 dBm (do 1 GHz) |
| Generator RF | Dokładność poziomu | ±1,0 dB (poziom >-120 dBm, do 6 GHz) |
| Generator RF | Szerokość pasma modulacji | 100 MHz |
| Generator RF | VSWR (Port Duplex) | < 1,1 (do 1 GHz) / < 1,2 (do 6 GHz) |
| Generator RF | Szum fazowy (przy 1 GHz) | -110 dBc/Hz (offset 10 kHz) |
| Generator RF | Harmoniczne | -35 dBc |
| Generator RF | Nieharmoniczne | -45 dBc |
| Generator RF | Pozostała modulacja AM | < 0,1% RMS |
| Generator RF | Pozostała modulacja FM | < 3 Hz RMS (300 Hz - 3 kHz) |
| Odbiornik RF | Zakres częstotliwości odbioru | 9 kHz do 3 GHz (standard) |
| Odbiornik RF | Rozszerzony zakres odbioru | do 6 GHz (opcja) |
| Odbiornik RF | Maks. moc ciągła (Port Duplex) | +47 dBm (50 W) przy <35°C |
| Odbiornik RF | Maks. moc cykliczna (Port Duplex) | +51 dBm (125 W) (30s ON / 90s OFF) |
| Odbiornik RF | Maks. wejście (RF Input Port) | +27 dBm (500 mW) |
| Odbiornik RF | VSWR (Port RF Input) | ≤ 1,6 (z tłumieniem 10 dB) |
| Odbiornik RF | DANL (1000 MHz, przedwzmacniacz) | < -160 dBm |
| Odbiornik RF | Punkt przechwytywania (TOI) | +20 dBm (tłumienie 0 dB) |
| Odbiornik RF | Czułość analogowa (10 dB SINAD) | < -105 dBm (z przedwzmacniaczem) |
| Odbiornik RF | Szerokość pasma anal. (Wideband) | 100 MHz (VSA) |
| Odbiornik RF | Liczba filtrów IF | 18 (od 250 Hz do 20 MHz) |
| Miernik Mocy | Zakres poziomu (Port Duplex) | -20 dBm do +51 dBm |
| Miernik Mocy | Zakres poziomu (Port RF Input) | -60 dBm do +10 dBm |
| Miernik Mocy | Dokładność (do 1 GHz, Duplex) | ±0,4 dB |
| Miernik Mocy | Dokładność (1-6 GHz, Duplex) | ±0,6 dB |
| Modulacja | Tryby pracy | AM, FM, PM, SSB |
| Modulacja | Zakres pomiaru dewiacji FM | 0 Hz do 75 kHz |
| Modulacja | Dokładność FM | ±1,0% (dla częst. 1,5 - 3 kHz) |
| Modulacja | Zakres pomiaru głębokości AM | 0% do 100% |
| Modulacja | Dokładność AM | ±1,0% (dla częst. 1,5 - 3 kHz) |
| Modulacja | Zakres fazy PM | 0 do 6,3 rad |
| Modulacja | Tłumienie nośnej SSB | > 70 dB |
| Mierniki Audio | Zakres miernika SINAD | 0 dB do 63 dB |
| Mierniki Audio | Zakres miernika zniekształceń | 0% do 100% |
| Mierniki Audio | Dokładność zniekształceń | < 3% odczytu |
| Mierniki Audio | Impedancja wejściowa AF | 100 kΩ, 600 Ω, 300 Ω |
| Mierniki Audio | Zakres napięcia AF | 0 Vrms do 30 Vrms |
| Filtry Audio | Dolnoprzepustowe (LPF) | 300 Hz do 40 kHz (9 typów) |
| Filtry Audio | Górnoprzepustowe (HPF) | 50 Hz, 300 Hz, TIA 50/300 Hz |
| Generator AF | Zakres częstotliwości | 0 Hz do 100 kHz |
| Generator AF | Zniekształcenia THD+N | < -75 dB (1 kHz, 1 Vrms) |
| Analizator Widma | Rozdzielczość RBW | 25 Hz do 6 MHz |
| Analizator Widma | Zakres Sweep Time | 0,4 ms do 1000 s |
| Analizator Widma | Dynamika wolna od pasożytów | ≥ 80 dB |
| VNA | Zakres częstotliwości | 1 MHz do 6 GHz |
| VNA | Dynamika (S11, S21) | 90 dB |
| VNA | Pomiary zaawansowane | S11, S21, Insertion Loss, Group Delay, Phase |
| VNA | Maks. dystans (DTF) | 305 m (1000 ft) |
| Oscyloskop | Szerokość pasma | 20 kHz |
| Oscyloskop | Podstawa czasu | 1 µs/div do 100 ms/div |
| I/Q Recorder | Długość próbki / Pasmo | 4 Mega Sample / do 100 MHz |
Oto lista opcji i akcesoriów dla testera **CX300 ComXpert :
**Wersje i opcje (Versions and Options)**
CX300 CX300 ComXpert Communications Service Monitor
CX300-DDMR DMR Test Option
CX300-DDMRR DMR Repeater (Requires DMR)
CX300-DNXDN NXDN
CX300-DP25P1 P25 Conventional (Phase 1)
CX300-DP25P2 P25 Phase II (Requires P25 Phase 1)
CX300-DTPB TETRA Parametric Base Station
CX300-DTPM TETRA Parametric Mobile Station
CX300-F6GHZ 6 GHz Range Extension
CX300-SCAA Cable and Antenna Analysis (1-port Vector Network Analyzer) (Requires CX300-ASOL)
CX300-SCLC Software Checklist Configurator
CX300-SENC Software AES and DES Encryption
CX300-SKEY Keyloader Option
CX300-SPAA Software Post Analysis Application
CX300-SVOC Vocoder Option
CX300-SPSB External Power Sensor Support, BirdRF 501xD
CX300-SSPAR S Parameters (Requires CX300-SCAA and CX300-SVNA)
CX300-SVIP VIP Tool
CX300-SVNA Vector Network Analyzer (2-port, 1-path) (Requires CX300-SCAA)
**Auto-Test i strojenie (Auto-Test and Alignment)**
CX300-TPBK BK KNG Series
CX300-TPHP25 L3Harris P25 Series (P7300, M7300, P5500, XG-75 Series)
CX300-TPHXL L3Harris XL Series
CX300-TPIP25 ICOM P25 Series
CX300-TPKV Kenwood Viking Series
CX300-TPMA Motorola APX Series
CX300-TPMA25 Motorola ASTRO 25 XTS/XTL Series
CX300-TPMAN Motorola APX Next Series (Requires CX300-TPMA)
CX300-TPTPM Tait P25 Series (Test Only)
CX300-TDM Motorola MOTOTRBO Series
CX300-TDTPM Tait DMR Series (Test Only)
CX300-TMKNX Kenwood NX-X000 Series
**Zalecane akcesoria (Recommended Accessories)**
CX300-AANT1 Antenna Kit, 1 GHz
CX300-ABAT Internal Battery, 98 Watt-Hour, Lithium-Ion
CX300-ACBL RF Cable for AutoAlignment
CX300-ACH Carrying Case, Hard Transit
CX300-ACS Carrying Case, Soft
**Akcesoria opcjonalne (Optional Accessories)**
CX300-ABATC External Battery Charger
CX300-ACB Carrying Case, Backpack
CX300-ACS10 10 Amp Current Shunt 0.01 Ohm
CX300-ADC Power Adapter, Automotive DC/DC (Cigarette Lighter)
CX300-AGPS GNSS/GPS SMA Mount Antenna
CX300-AMIC Microphone
CX300-ASOL Calibrator (Short-Open-Load)
20327 Adapter, N(m) to BNC(f) (Qty 3)
82556 Attenuator (6 dB/150 W), 1.5 GHz
92793 Bird 5017D Wideband RF Power Sensor
140227 Attenuator (40 dB/2 W), 18 GHz, Type N
22124982 Side Strap (Qty 2)
22136776 Front Cover
22141588 Shoulder Strap
22152084 Desktop Stand
**Certyfikaty i plany wsparcia (Calibration and Care Plans)**
CX300-C9001 Calibration Certificate with Test Data (ISO 9001)
CX300-SILVER-3 SilverCare - First 3 Years
CX300-SILVER-5 SilverCare - First 5 Years
CX300-MAXCARE-3 MaxCare - First 3 Years
CX300-MAXCARE-5 MaxCare - First 5 Years
CERT-CAL-DATA-3 Certified Calibration Data - First 3 Years
CERT-CAL-DATA-5 Certified Calibration Data - First 5 Years
