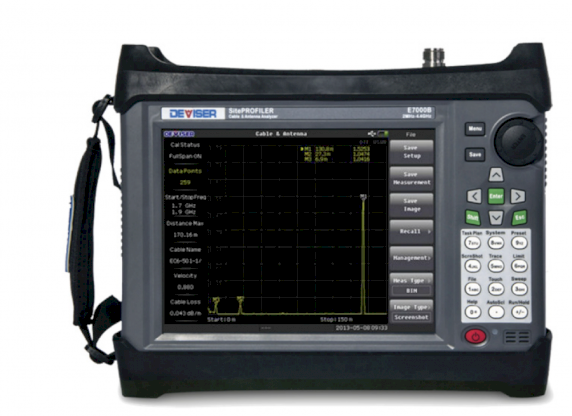

SignalPROFILER Przenośny analizator widma/sygnałów z wbudowanym analizatorem kabli i antenE7042B & E7062B
E7042B (E7062B) SignalPROFILER jest ręcznym analizatorem sygnałów, który wykonuje pomiary widma i częstotliwości w sieciach koncentrycznych i optycznych oraz dodatkowo umożliwia przeprowadzenie testów anten i kabli RF. Wbudowany, duży ekran dotykowy 8.4” (rozdzielczość 800 x 600) znacząco ułatwia obsługę przyrządu i zwiększa szybkość wykonywania pomiarów.
|
Instrument |
Zakres analizatora kabli |
Zakres analizatora widma |
||
|
E7042B |
2 MHz – 4 GHz |
9 kHz – 4 GHz |
||
|
E7062B |
2 MHz – 6 GHz |
9 kHz – 6 GHz |
Podstawowe funkcje pomiarowe obejmują:
Return Loss
Analiza widma (SA) przemiatanie
Poziom WFS (VSWR)
Moc kanału
Odległość do usterki (DTF)
Zajęta szerokość pasma
Strata kabla
Adjacent Channel Leakage Ratio (ACLR)
Faza 1-portowa
Natężenie pola
Wykres Smitha
Pomiary harmonicznych
Dodatkowe funkcje pomiarowe można dodać w momencie zakupu lub w późniejszym terminie w terenie, w miarę rozwoju potrzeb testowych. Opcje produktów z obsługą oprogramowania obejmują mierniki mocy RF, miernik mocy optycznej, tryb inspekcji światłowodów, wewnętrzny odbiornik GPS, analizę zakłóceń, pokrycie sygnałem i inne.
Dzięki odbiornikowi GPS SignalPROFILER może zapisywać współrzędne lokalizacji oraz przebiegi pomiarowe.
Jasny, kolorowy wyświetlacz o przekątnej 8,4 cala zapewnia widoczność nawet w świetle dziennym, a bateria Li-Ion zapewnia ponad 6 godzin pracy. Rezystancyjny ekran dotykowy i klawiatura umożliwiają użytkownikom nawigację po menu za pomocą dotyku oraz bezpośrednie wprowadzanie tekstu i liczb.
Wewnętrzna pamięć flash o pojemności 1GB może pomieścić około 5.000 pomiarów lub 2.000 plików ustawień. Dane pomiarowe i pliki ustawień mogą być również zapisane na nośniku USB lub przesłane do komputera PC za pomocą kabla LAN.
Dołączone oprogramowanie SiteWorkbench ułatwia zarządzanie, archiwizację i analizę bieżących i przeszłych pomiarów, a także generowanie i drukowanie raportów. Pozwala również na dostosowanie listy kabli, anten i standardów sygnałów.
Dzięki lekkiej, poręcznej konstrukcji, łatwości użycia i bogatej funkcjonalności, urządzenia E7042B i E7062B SignalPROFILER stanowią optymalne rozwiązanie dla inżynierów pracujących w terenie.
Opcje pomiarowe obsługiwane przez oprogramowanie Deviser mogą być dodawane w momencie zakupu lub w późniejszym czasie, w miarę rozwoju potrzeb badawczych - bez konieczności zwrotu produktu do Deviser Instruments lub jednego z jej autoryzowanych punktów serwisowych.
Te opcje pomiarowe są szczegółowo opisane poniżej.
Miernik inline dużej mocy w sieci radiowej (opcja DML-015)
Opcja miernika wysokiej mocy RF inline zapewnia pomiary true RMS z dokładnymi pomiarami zarówno dla sygnałów CW jak i złożonych sygnałów modulowanych cyfrowo. Obsługuje zakres częstotliwości 50M~6GHz. Opcja DML-015 nie zawiera zewnętrznej aparatury czujnikowej (PN: E7000A-0050) niezbędnej dla miernika mocy RF.
Wewnętrzny miernik mocy RF, 20MHz – 4.4GHz (Opcja DML-E7000L-0040)
Opcja wewnętrznego miernika mocy zapewnia standardowo dokładne testowanie mocy RF bez potrzeby korzystania z zewnętrznego sprzętu.
Generator śledzący, 25 MHz - 4,0 GHz (opcja DML-034)
Generator śledzący jest generatorem sygnału z wyjściem, które śledzi lub podąża za strojeniem analizatora widma. Opcja ta pozwala na testowanie wielu pasywnych i aktywnych elementów elektronicznych oraz obwodów. Generator śledzący Deviser oferuje najnowocześniejsze funkcje, niespotykane w innych konkurencyjnych analizatorach ręcznych, w tym takie możliwości jak wielkość kroku mocy 0,1 dB, szeroki zakres dynamiki i płaskość mocy wyjściowej ±1 dB. Opcja DML-034 umożliwia użytkownikom łatwe wykonywanie pomiarów takich jak odpowiedź częstotliwościowa, wzmocnienie i tłumienie powrotu (przy użyciu zewnętrznego mostka). Opcja ta umożliwia pomiar w zakresie 25 MHz - 4,0 GHz.
Musi być aktywowana w autoryzowanym centrum serwisowym Deviser Instruments.
Generator śledzący, 25 MHz - 6,0 GHz (opcja DML-036)
Generator śledzący jest generatorem sygnału z wyjściem, które śledzi lub podąża za strojeniem analizatora widma. Opcja ta pozwala na testowanie wielu pasywnych i aktywnych elementów elektronicznych oraz obwodów. Generator śledzący Deviser oferuje najnowocześniejsze funkcje, niespotykane w innych konkurencyjnych analizatorach ręcznych, w tym takie możliwości jak krok mocy 0,1 dB, szeroki zakres dynamiki i płaskość mocy wyjściowej ±1 dB. Opcja DML-034 umożliwia użytkownikom łatwe wykonywanie pomiarów takich jak odpowiedź częstotliwościowa, wzmocnienie i tłumienie powrotu (przy użyciu zewnętrznego mostka). Opcja ta umożliwia pomiar w zakresie 25 MHz - 6,0 GHz.
Musi być aktywowana w autoryzowanym centrum serwisowym Deviser Instruments.
Analizator zakłóceń (opcja DML-110B)
Wiele sieci bezprzewodowych działa w skomplikowanych środowiskach sygnałowych. Trzy lub cztery anteny stacji bazowych mogą znajdować się na tej samej wieży i mogą powodować problemy z zakłóceniami, które mogą wpływać na przepustowość i zasięg systemu. Deviser Interference Analyzer (opcja DML-110B) dodaje siedem aplikacji pomiarowych do analizatora widma:
- Spektrogram
- Wskaźnik siły sygnału odebranego (RSSI)
- Identyfikator sygnału (SID)
- Siła sygnału
- Mapowanie lokalizacji zakłóceń
- Widmo delta
- Digital Persistence Spectrum (DPS)
Tryb pomiarowy Inspekcja światłowodów (opcja DML-DI-1000)
Kontrola połączeń światłowodowych jest niezbędna do zapewnienia wydajności i trwałości łączności światłowodowej. Opcja DML-017L umożliwia szybkie i łatwe potwierdzenie, że każde połączenie w lokalizacji sieci komórkowej jest zoptymalizowane pod kątem długotrwałej wydajności. E7042B (E7062B) obsługuje ręczną sondę światłowodową (PN: DI-1000LP), która jest używana do przechwytywania obrazów wideo z czujnika, analizowania obrazów pod kątem wad i zanieczyszczeń na końcach włókien oraz dostarczania wiarygodnych wyników PASS/FAIL w celu zagwarantowania wydajności połączeń optycznych. Ręczna sonda światłowodowa nie jest dołączana do tej opcji.
Mapowanie pokrycia sygnałem (opcja DML-120)
Opcja mapowania pokrycia sygnałem pozwala użytkownikom na mapowanie pomiarów RSSI i ACPR. Jest ona odpowiednia zarówno do mapowania wewnątrz jak i na zewnątrz pomieszczeń. Dołączone oprogramowanie Deviser Map Tools pozwala użytkownikom na tworzenie plików map z lub bez informacji GPS. Pliki mają rozszerzenie .jmap (outdoor / GeoEmbedded) lub .mai (indoor / non-GeoEmbedded) i są w pełni kompatybilne z ręcznymi analizatorami widma i kabli E7042B/E7062B SignalPROFILER firmy Deviser Instruments. Opcja DML-120 może wykorzystywać, ale nie zawiera anteny magnetycznej Deviser (PN: E7000-0040). Jest ona kompatybilna z opcjonalną DML-999, funkcjonalność GPS. Opcja DML-120 rozszerza możliwości analizatora o pięć aplikacji pomiarowych:
- Indoor SS
- Drive Test SS
- Netclean Test
- TDD-LTE Outdoor
- FDD-LTE Outdoor
Pomiar stacji bazowej LTE-FDD (opcja DML-8600-803)
Opcja pomiaru stacji bazowej jest idealna do testowania i weryfikacji instalacji stacji bazowych lub lokalizacji stacji komórkowych w celu zapewnienia optymalnej wydajności sieci bezprzewodowej. Opcja DML-8600-803, umożliwiająca pomiar linii, analizę komponentów/anten, rozwiązywanie problemów z jednostkami wymiennymi (FRU) i identyfikację problemów z zakłóceniami, wyposaża SignalPROFILER w zestaw potężnych narzędzi dla techników stacji bazowych i inżynierów RF. Opcja ta umożliwia pomiar LTE frequency division duplex (FDD).
Test interfejsu powietrznego LTE-FDD (Opcja DML-8600-804)
Z opcją Air Interface Test, urządzenie SignalPROFILER może analizować zdarzenia połączeń, siłę sygnału, informacje o sąsiednich sieciach oraz informacje o pilotach. Pozwala to również na analizę jakości doświadczenia (QoE) transmisji głosu, wideo i danych. Opcja ta umożliwia pomiar LTE frequency division duplex (FDD).
Pomiar stacji bazowej LTE-TDD (opcja DML-8600-805)
Opcja pomiaru stacji bazowej jest idealna do testowania i weryfikacji instalacji stacji bazowych lub lokalizacji komórki w celu zapewnienia optymalnej wydajności sieci bezprzewodowej. Opcja DML-8600-803 wyposaża SignalPROFILER w zestaw narzędzi dla techników stacji bazowych i inżynierów RF, umożliwiając pomiar linii, analizę komponentów/anten, rozwiązywanie problemów z jednostkami wymiennymi (FRU) i identyfikację problemów z zakłóceniami. Opcja ta umożliwia pomiar LTE time division duplex (TDD).
Test interfejsu powietrznego LTE-TDD (opcja DML-8600-806)
Dzięki opcji Air Interface Test, urządzenie SignalPROFILER może analizować zdarzenia połączeń, siłę sygnału, informacje o sąsiadach oraz informacje o pilotach. Pozwala to również na analizę jakości doświadczenia (QoE) transmisji głosu, wideo i danych. Opcja ta umożliwia pomiar LTE time division duplex (TDD).
Miernik mocy optycznej (opcja DML-E7000-OPM)
Tryb miernika mocy optycznej zapewnia dokładność i liniowość w szerokim zakresie długości fal. Można go używać do wszystkich pomiarów mocy optycznej, takich jak pomiary strat w światłowodach i ocena wydajności urządzeń optycznych. Nie są potrzebne oddzielne akcesoria do miernika mocy ani dodatkowe narzędzia. Opcja DML-OPM zawiera tryb wizualnego wskaźnika błędów (VFL), zapewniający silne źródło światła do lokalizowania uszkodzonych lub źle nałożonych włókien.
GPS wysokiej precyzji (opcja DML-999)
Opcja GPS wysokiej precyzji może być użyta do potwierdzenia dokładnej lokalizacji (długość, szerokość geograficzna, wysokość) pomiaru, jak również informacji o czasie uniwersalnym (UT). Każdy pomiar może zostać opatrzony stemplem z informacją o lokalizacji, aby zapewnić, że pomiary są wykonywane we właściwym miejscu.
DANE TECHNICZNE
| Specyfikacja: Analizator kabli | |
| Częstotliwość | |
| Zakres częstotliwości |
2 MHz – 4 GHz (E7042B) 2 MHz – 6 GHz (E7062B) |
| Rozdzielczość | 1 kHz |
| Szybkość pomiaru | |
| Odbicie | < 0.8 mS/point |
| DTF | < 1 mS/point |
| Punkty danych | 130, 259, 517, 1033, 2065 |
| Dokładność pomiaru | |
| Skorygowana kierunkowość |
42 dB (typowe, po standardowej kalibracji OSL) 38 dB (typowe, po kalibracji eCAL) |
| Moc wyjściowa | |
| 0 dBm (Nominalnie) | |
| Odporność na zakłócenia | |
| On-channel | +20 dBm @ >1 MHz częstotliwości środkowej |
| Off-channel | +10 dBm pomiędzy ± 10 kHz częstotliwości środkowej |
| Pomiary | |
| Return Loss | 0 do 60dB (rozdzielczość 0,01 dB) |
| VSWR | 1:1 do 65:1 (rozdzielczość 0,01) |
| Cable Loss | 0 do 30dB (rozdzielczość: 0,01 dB) |
| Zasięg DTF (odległość) | 1500 metrów (4921 stóp) |
| Złącza (odbicie / wyjście RF) | |
| RF Out | Typ N, żeński, 50Ω |
| Poziom uszkodzenia wyjścia RF | 25 dBm, ± 50 VDC wartość szczytowa |
| Impedancja | 50Ω |
| Specyfikacja: Analizator widma | |
| Częstotliwość | |
| Zakres częstotliwości |
9 kHz – 4 GHz (E7042B) 9 kHz – 6 GHz (E7062B) |
| Rozdzielczość strojenia | 1 Hz |
| Starzenie | <± 1.0ppm/yr |
| Span Częstotliwości |
1 kHz do 6 GHz w sekwencji 1-2-5 (tryb automatyczny), oraz 0 Hz ( zerowy span) |
| Szerokość pasma | |
| Szerokość pasma rozdzielczości (RBW) | 10Hz do 3MHz w sekwencji 1-3 (wybór automatyczny lub ręczny) |
| Szerokość pasma wideo (VBW) | 10Hz do 3MHz w sekwencji 1-3 (wybór automatyczny lub ręczny) |
| Czystość widmowa (szum fazowy) | |
| @ 1 kHz Offset od nośnej | -90 dBc/Hz |
| @ 10 kHz Offset od nośnej | -100 dBc/Hz |
| @ 100 kHz Offset od nośnej | -105 dBc/Hz |
| Amplituda | |
| Zakres dynamiczny | > 100 dB |
| Zakres pomiarowy | DANL do maksymalnego bezpiecznego poziomu wejściowego |
| Maksymalne dopuszczalny poziom sygnału wejściowego | +30dBm (peak power, input attenuation > 15dB), 50VDC |
| Dokładność amplitudy | ≤ ± 1.0 dB |
| Zakres tłumika | 0 dB do 55 dB w krokach co 5 dB |
|
Wyświetlany średni poziom szumu (DANL) (wejście terminowane), RBW = 1 Hz, Attn = 0 dBm, detektor Avg) |
|
| Preamp Off | ≤ -144 dBm, typowe (1MHz - 1GHz) ≤ -138 dBm, typowy (1GHz - 4GHz) |
| Preamp On | ≤ -158 dBm, typowe (1MHz - 1GHz) ≤ -154 dBm, typowy (1GHz - 4GHz) |
Specyfikacja: Miernik mocy RF
|
USB Smart RF Power Sensor |
|
|
Zakres częstotliwości |
1 kHz - 6 GHz |
|
Zakres pomiarowy |
1μW~100mW(-30~+20dBm) |
|
VSWR |
1.1 |
|
Rozdzielczość |
1dB, 0.1dB, 0.01dB, 0.001dB |
|
Wymiary |
124 x 44 x 24 |
|
Waga |
250g |
|
Dokładność |
Typ: ±0.2dB |
|
Miernik mocy RF Inline |
|
|
Zakres częstotliwości |
300MHz do 4000MHz |
|
Zakres pomiarowy |
0,15W do 150W |
|
Wkładka Strata |
0,1dB |
|
VSWR |
1.1 |
|
Kierunkowość |
30dB |
|
Dokładność |
±4%±0.05W(+15~+35°C) ±7%±0.05W(-10~+50°C) |
|
Złącze |
Typ N(f), 50 Ω |
