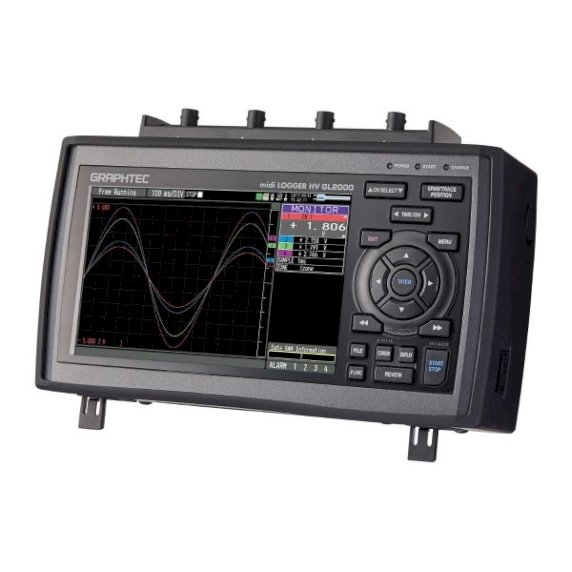

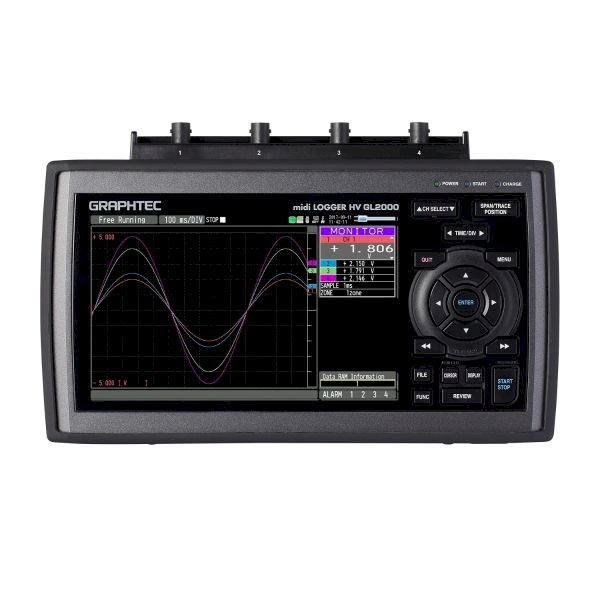

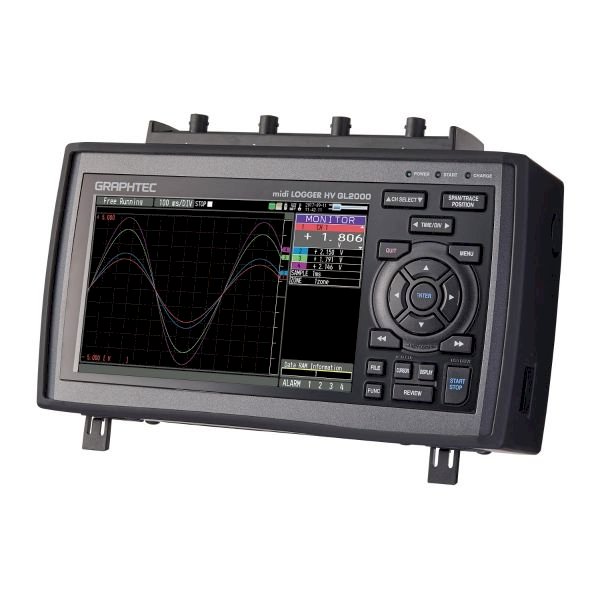

GL2000 midi LOGGER izolowany 4-kanałowy wysokonapięciowy, szybki rejestrator
GL2000 midi LOGGER izolowany 4-kanałowy wysokonapięciowy, szybki rejestrator GraphtecGL2000
Główne cechy: Szybkie próbkowanie równoczesne 1 MS/s z izolowanym wejściem. GL2000 jest wyposażony w izolowany mechanizm wejściowy, który chroni sygnały przed zakłóceniami spowodowanymi szumem z innych kanałów. Zastosowano 16-bitowy przetwornik analogowo-cyfrowy (A/C) zapewniający wysoką prędkość i rozdzielczość pomiaru. Próbkowanie równoczesne >GL2000 wykorzystuje próbkowanie równoczesne, aby wyeliminować spowolnienie częstotliwości próbkowania dzięki zastosowaniu wielu przetworników A/C w metodzie próbkowania równoczesnego. Cztery oddzielne przetworniki A/C w każdym kanale utrzymują maksymalną prędkość próbkowania dla wszystkich czterech kanałów, umożliwiając pomiar szybkich wahań napięcia i wielokanałowy pomiar drgań. Interwał próbkowania: od 1 µs do 1 min (w krokach 1, 2, 5) Funkcja próbkowania zewnętrznego >Próbkowanie rejestratora odbywa się synchronicznie z urządzeniem zewnętrznym za pomocą zewnętrznego sygnału wejściowego. Maksymalna częstotliwość wejściowa: 100 kHz * Wymagany jest kabel wejścia/wyjścia B-513 dla GL. Wielofunkcyjne wejście z kategorią pomiarową CAT III Możliwość jednoczesnego pomiaru napięcia, temperatury, wilgotności, logiki i impulsów z dużą prędkością. CAT III 600 V jest kompatybilny z obwodem zasilania pomiarowego w urządzeniach pobierających energię bezpośrednio z rozdzielnicy. Mierzy nieprawidłowości w powtarzalnym przebiegu poprzez efektywny pomiar odpowiadającej mu wartości skutecznej (RMS). >W zakresie 1000 V rms współczynnik szczytu wynosi do 1,41 * Maksymalne znamionowe napięcie bezpieczne: 600 V rms, napięcie szczytowe: 850 V W pozostałych zakresach współczynnik szczytu wynosi do 2,0 Funkcja skalowania (jednostki inżynierskie) >Zmierzoną wartość napięcia można przeliczyć na określoną jednostkę inżynierską. Wartość można wyświetlić wraz z fizyczną wartością pomiaru czujnika i zapisać w pliku danych wraz z przeliczonymi wartościami. Funkcja obliczeń między kanałami >Cztery operacje arytmetyczne (dodawanie, odejmowanie, mnożenie i dzielenie) są dostępne za pomocą dwóch analogowych kanałów wejściowych. * Dane mogą być zapisywane tylko w formacie pliku GBD. Funkcja wyzwalania > Wyzwalacz w tym urządzeniu posiada wiele funkcji, w tym wyzwalanie poziomem wartości sygnału wejściowego dla każdego kanału. Funkcja alarmu i wyjście sygnału > Próg alarmu można ustawić dla każdego kanału. W przypadku wystąpienia alarmu powiadomienie jest wysyłane następującymi metodami. Duży, czytelny 7-calowy wyświetlacz LCD Monitorowanie danych na wiele sposobów, oprócz wyświetlania wartości cyfrowych i pełnego ekranu przebiegu. Ekran monitorowania przebiegu Y-T > Wyświetla dane z przebiegiem analogowym i wartością cyfrową. Ekran można również podzielić na 1, 2, 4 lub 8 stref, aby wyświetlać kanały w różnych strefach. Cyfrowy ekran monitorowania > Wyświetla bieżące dane w postaci cyfrowej oraz wyniki obliczeń statystycznych w czasie rzeczywistym. (Funkcje: Maksimum, Minimum, Wartość szczytowa i Średnia) Gdy wyświetlane są tylko dane bieżące, można je wyświetlać w 1, 2, 4 lub 8 strefach. Ekran monitorowania przebiegu z przeszłości >Wyświetlanie poprzedniej części danych podczas ich rejestrowania. Wykonywanie pomiarów bez zatrzymywania i przewijanie danych z przeszłości. Ekran danych można przełączać między danymi z przeszłości i bieżącymi. Ekran monitorowania wykresu XY >Emuluje klasyczny rejestrator wykresów XY. Obsługuje również funkcje podnoszenia/opuszczania i przesuwania pisaka. Szybka i łatwa konfiguracja Prosta obsługa za pomocą klawiszy kursora i enter oraz sterowanie z poziomu menu z sześcioma predefiniowanymi ekranami: AMP, DATA, DISP, TRIG, I/F (interfejs) i OTHER. Zapewnia niezawodne pomiary nawet w miejscach o niestabilnym zasilaniu. >Wyposażony w trzy opcje zasilania: zasilacz sieciowy, wejście DC i akumulator. Z akumulatorem, GL2000 działa nieprzerwanie przez około 3 godziny. W przypadku awarii zasilania sieciowego, automatycznie przełączy się z zasilacza sieciowego na akumulator. Dodatkowo, gdy napięcie akumulatora spadnie poniżej zera, pomiar jest automatycznie zatrzymywany po zapisaniu pliku danych, zachowując zgromadzone dane. (Wymagane są dwa akumulatory (opcja B-569)). Obsługuje dużą wbudowaną pamięć RAM (4 MS/kanał) i wbudowaną pamięć Flash (4 GB). Długotrwały zapis jest możliwy dzięki wbudowanej pamięci RAM o pojemności 4 mln próbek/kanał i wbudowanej pamięci Flash o pojemności 4 GB. Urządzenie obsługuje zarówno pamięć USB Flash, jak i karty SD, które mogą być używane jako zewnętrzne nośniki danych do rejestrowania danych w określonych odstępach czasu.
Przybliżony czas nagrywania ■ 4 kanały wejścia analogowego. ■ Dane są zapisywane w pliku GBD. Typ pamięci Dane pojemność 1 MS/s (1 μs) 100 kS/s (10 μs) 1 kS/s (1 ms) 1 S/s (1 s) Wbudowana pamięć RAM 4 M próbek/kanał 4 sekundy 40 sekund 66 minut 46 dni Wbudowana pamięć Flash 3,9 GB Niedostępna Niedostępna 3 dni 19 godz. Powyżej 1 roku Pamięć zewnętrzna (pamięć SD/USB Flash)* 4 GB Niedostępna Niedostępna 4 dni 3 godz. Powyżej 1 roku ■ 4 kanały wejścia analogowego z 4 kanałami wejścia impulsowego. ■ Dane są zapisywane w pliku GBD. Typ pamięci Dane pojemność 1 MS/s (1 μs) 100 kS/s (10 μs) 1 kS/s (1 ms) 1 S/s (1 s) Wbudowana pamięć RAM 4 M próbek/kanał 4 sekundy 40 sekund 66 minut 46 dni Wbudowana pamięć Flash 3,9 GB Niedostępne Niedostępne 1 dzień 12 godz. Powyżej 1 roku Pamięć zewnętrzna (pamięć SD/USB Flash)* 4 GB Niedostępne Niedostępne 1 dzień 15 godz. Powyżej 1 roku * Przy użyciu pamięci 8 GB lub większej rozmiar pliku danych wyniesie do 4 GB. Tryb Relay umożliwia wydłużenie czasu nagrywania. Wygodne funkcje nagrywania danych Funkcja podziału pamięci >Wbudowaną pamięć RAM można podzielić na 1, 2, 4 lub 8 bloków z możliwością wielokrotnego pomiaru prędkości nagrywania za pomocą funkcji wyzwalania. Tryb dzwonkowy > Zapisuje najnowsze dane o określonej liczbie po zakończeniu nagrywania. Tryb przekaźnikowy > Zapisuje dane do wielu plików z określonym czasem przechwytywania lub rozmiarem pliku (do 4 GB) do momentu zakończenia nagrywania. Zapisywanie i odtwarzanie danych w formacie CSV > Przechwycone dane można zapisać w formacie GBD (binarnym) i CSV (tekstowym). Plik w formacie CSV można odtworzyć na urządzeniu GL2000 i otworzyć za pomocą arkusza kalkulacyjnego. Kopie zapasowe danych i wymiana bez wyłączania urządzenia > Plik danych może być tworzony okresowo w celu tworzenia kopii zapasowej danych podczas nagrywania. Plik jest automatycznie przesyłany na inne urządzenie pamięci masowej w urządzeniu lub na serwer FTP w sieci. Interwał tworzenia kopii zapasowych: 1, 2, 6, 12, 24 godziny. Miejsce docelowe pliku kopii zapasowej: wbudowana pamięć flash, karta pamięci SD, urządzenie USB, serwer FTP Format pliku danych: GBD (binarny) lub CSV (tekstowy) * Format CSV i serwer FTP są dostępne w oprogramowaniu układowym w wersji 1.14 lub nowszym. − Dostępna prędkość próbkowania wynosi 100 ms lub mniej w przypadku formatu CSV. − W przypadku wybrania trybu PIERŚCIENIA lub próbkowania z synchronizacją impulsów zewnętrznych do nagrywania, funkcja tworzenia kopii zapasowej jest niedostępna. − Urządzenie pamięci masowej wskazane jako miejsce docelowe zapisu danych pomiarowych nie może być ustawione jako miejsce docelowe transferu pliku kopii zapasowej. − Gdy tworzenie kopii zapasowej jest włączone i format pliku danych jest określony jako CSV, wymiana kart pamięci SD (hot-swapping) i nagrywanie RELAY są niedostępne. Funkcja automatycznego zapisu > Zarejestrowane dane zapisane we wbudowanej pamięci RAM są automatycznie kopiowane jako plik danych do wbudowanej pamięci Flash, karty pamięci SD Flash lub pamięci USB Flash z funkcją automatycznego zapisu. Karta pamięci SD Flash lub pamięć USB Flash może być używana jako miejsce przechowywania kopii zapasowej podczas korzystania z wbudowanej pamięci RAM. Proces ten zapobiega utracie danych zarejestrowanych we wbudowanej pamięci RAM w wyniku nadpisywania lub cykli zasilania. Funkcja wyszukiwania >Funkcja wyszukiwania umożliwia znalezienie określonej wartości w przechwyconych danych, a także znalezienie nieprawidłowych wartości w danych z długiego pliku. Wyposażony w interfejs Ethernet (LAN) i USB do komunikacji z komputerem. Wygodna funkcja z obsługą interfejsu LAN (Ethernet). >Po podłączeniu GL2000 do sieci LAN za pomocą interfejsu Ethernet, komputer w sieci może monitorować mierzone wartości w czasie rzeczywistym, przesyłać pliki i zmieniać ustawienia bez użycia oprogramowania (oprogramowanie GL980_2000-APS). Funkcja serwera WWW >GL2000 można sterować zewnętrznie za pośrednictwem sieci za pomocą przeglądarki WWW, która obsługuje również monitorowanie w czasie rzeczywistym i umożliwia korzystanie z przycisków menu. Funkcja serwera FTP >Plik na dostępnym nośniku danych w GL2000, z wyjątkiem wbudowanej pamięci RAM, może zostać przeniesiony lub usunięty z komputera. Funkcja klienta NTP >Zegar w GL2000 jest okresowo synchronizowany z serwerem NTP. Funkcja wysyłania wiadomości e-mail >Wyślij informacje w przypadku wystąpienia alarmu, niskiego poziomu naładowania baterii, spadku prędkości komunikacji lub powiadomienia o ograniczeniu miejsca na nośniku danych za pomocą wiadomości e-mail na wskazany adres. Informacje można również wysyłać okresowo, zgodnie z ustawieniami. Tryb dysku USB do łatwego przesyłania plików na komputer >Funkcja trybu dysku USB umożliwia proste przesyłanie danych do komputera z wbudowanej pamięci Flash i karty pamięci SD Flash, która pełni funkcję dysku USB w urządzeniu GL2000. Umożliwia również dodawanie, usuwanie i kasowanie plików z nośnika danych w urządzeniu GL2000 za pomocą eksploratora plików na komputerze.
Opis w języku angielskim: GL2000: GL2000 midi LOGGER isolated 4-ch high-voltage and high-speed
