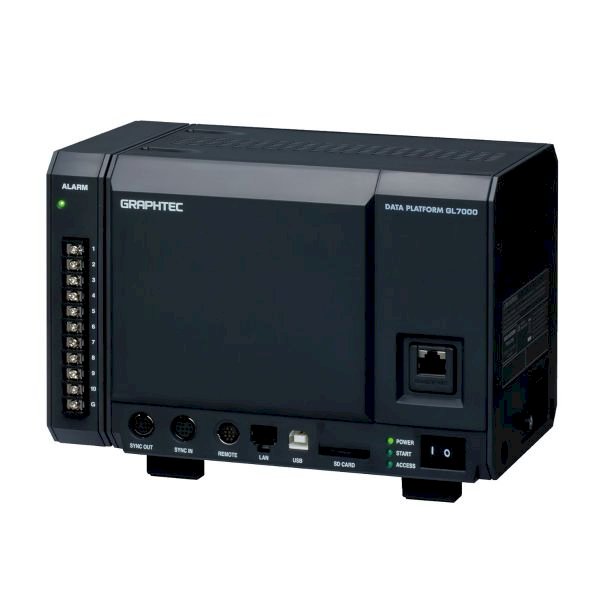

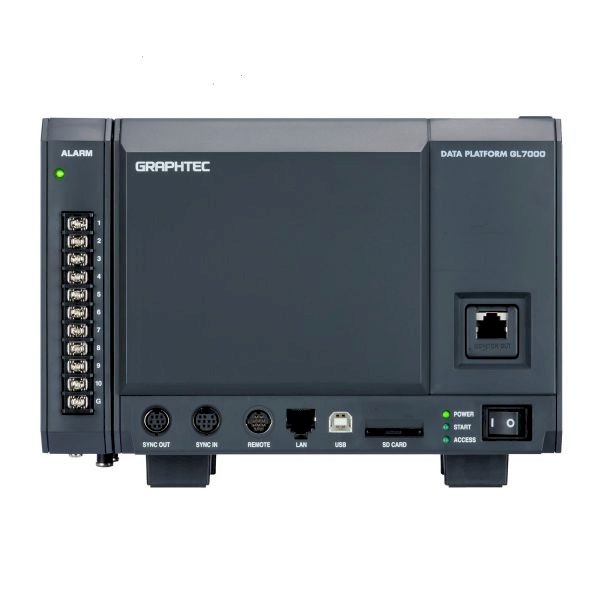

PLATFORMA DANYCH GL7000 Jednostka główna GL7000 Jednostka akwizycji danych do pomiaru wybranego sygnału na żądanie
GL7000 modułowa platforma akwizycji danychGL7000
Główne cechy: Moduły umożliwiają szeroki zakres pomiarów i nadają się do różnorodnych pomiarów dzięki elastycznym kombinacjom. Do modułu można dodać pomiary dla różnych aplikacji. Moduł napięciowy (GL7-V) Moduł napięciowo-temperaturowy (GL7-M) Szybki moduł napięciowy (GL7-HSV) Moduł wysokonapięciowy (GL7-HV) Moduł mostkowy (GL7-DCB) Moduł ładowania (GL7-CHA) Moduł wyjściowy napięciowy (GL7-DCO) Moduł logiczny/impulsowy (GL7-L/P) Do modułu można dodać pomiary dla różnych aplikacji. Każda z 10 jednostek może zawierać inny moduł wejścia/wyjścia (*1) Do jednej jednostki głównej można podłączyć do 10 modułów wejścia/wyjścia tego samego typu (*1) (*1)* W przypadku podłączenia różnych typów modułów, efektywna prędkość próbkowania systemu wynosi do najwyższej prędkości próbkowania spośród zainstalowanych modułów. Gdy maksymalna prędkość próbkowania modułu jest niższa niż maksymalna prędkość próbkowania najszybszego wzmacniacza, sygnał będzie próbkowany z maksymalną prędkością próbkowania modułu. Te same dane są zapisywane z prędkością próbkowania systemu, dopóki nowe dane nie zostaną przechwycone przez wolniejsze jednostki.* Liczba modułów, które można dołączyć, jest ograniczona przez typ modułu. Do 10 modułów (maksymalnie 112 kanałów z 7 modułami GL7-L/P, maks. 100 kanałów z modułami GL7-V lub GL7-M). Dla modułu logicznego/impulsowego (GL7-L/P): Maksymalnie 7 jednostek dozwolonych przy użyciu opcji logicznej (112 kanałów). Maksymalnie 2 jednostki dozwolonych przy użyciu opcji impulsowej (32 kanały). (Tryb logiczny lub impulsowy można ustawić dla każdej jednostki.) Dla modułu odkształceniowego (GL7-DCB): Maksymalnie 8 jednostek dozwolonych przy użyciu dwóch dodatkowych jednostek wzmacniacza. (Liczba kanałów jest ograniczona do 112 kanałów.)* W przypadku modułu logicznego/impulsowego, liczba kanałów może być ograniczona wybraną prędkością próbkowania, gdy moduł jest podłączony razem z innymi modułami wzmacniacza. Interwał próbkowania 1 μs: do 8 kanałów Interwał próbkowania 2 μs: do 16 kanałów (Jeśli podłączone są dwa moduły, w każdym module można używać kanałów od 1 do 8). W trybie impulsowym maksymalna prędkość próbkowania wynosi 100 μs. Dane będą aktualizowane co 100 μs. Utrzymuje maksymalną prędkość próbkowania nawet przy zwiększonej liczbie modułów wejściowych/wyjściowych. Utrzymuje maksymalną prędkość próbkowania nawet przy zwiększonej liczbie modułów wejściowych napięcia lub napięcia/temperatury. Możliwość pomiaru do 1120 kanałów za pomocą platformy PC. Można podłączyć do 10 modułów GL7000 do 1 komputera przez sieć LAN lub USB i sterować nimi za pomocą oprogramowania. Do 5 jednostek GL7000 można w pełni zsynchronizować za pomocą kabla synchronizacyjnego. Funkcje start/stop, wyzwalania i próbkowania można zsynchronizować w GL7000 po podłączeniu kabla synchronizacyjnego. Jednostki nadrzędne i podrzędne są automatycznie identyfikowane. Moduł wyświetlacza o wysokiej rozdzielczości z panelem dotykowym umożliwia pomiary w różnych konfiguracjach. Odłączany moduł wyświetlacza umożliwia zarówno konfigurację autonomiczną, jak i wbudowaną. >Ustawienia pomiarów i pomiar sygnału można wykonywać bez użycia komputera PC po podłączeniu modułu wyświetlacza. Moduł wyświetlacza można przenosić w różne miejsca w celu zdalnej obsługi, podłączając go do modułu głównego kablem LAN*; można go również wbudować w system. Moduł może być nadal obsługiwany przez komputer PC, nawet gdy moduł wyświetlacza jest podłączony. Duży, czytelny 5,7-calowy (VGA 640 x 480) monitor LCD o wysokiej rozdzielczości. Wykorzystuje jasny, wyraźny, kolorowy monitor TFT LCD. Ułatwia odczyt danych w postaci fali lub cyfrowej oraz sprawdzanie ustawień parametrów pomiaru. Wyświetlacz Y-T Wyświetlacz cyfrowy Wyświetlacz XY Wyświetlacz FFT Wyświetlacz wyposażony jest w panel dotykowy, zapewniający wygodną obsługę w miejscu pomiaru. Menu funkcji >Łatwy dostęp do każdej funkcji za pomocą ikon. Dotknięcie ikony powoduje przejście do następnego ekranu menu ustawień. Przebieg wyświetlany na wyświetlaczu można rozszerzać lub zmniejszać. Obsługuje wiele miejsc docelowych do zapisywania zarejestrowanych danych w zależności od warunków pomiaru. Obsługuje wiele typów pamięci.
Wbudowana pamięć RAM Pamięć RAM jest wbudowana w każdy moduł, umożliwiając zapisanie do 2 milionów próbek dla każdego kanału. Zwiększenie liczby kanałów nie skraca czasu przechwytywania danych. Wbudowana pamięć Flash (*1) 4 GB pamięci Flash jest wbudowane w moduł główny. Przechwycone dane mogą być zapisywane bezpośrednio w pamięci Flash, gdy prędkość próbkowania jest mniejsza niż 1 kS/s (1 ms). Pamięć nieulotna (zapisane dane są zachowywane nawet po wyłączeniu zasilania). Karta pamięci SD (*2) Gniazdo na kartę SD (obsługuje SDHC, do 32 GB) jest standardem w module głównym. Przechwycone dane mogą być zapisywane bezpośrednio na karcie SD, gdy prędkość próbkowania jest mniejsza niż 1 kS/s (1 ms). Obsługuje funkcję hot-swap, umożliwiającą wymianę karty SD podczas nagrywania bez utraty danych. (*3) Moduł SSD (128 GB) (*1)(*2) Umożliwia wielokrotne nagrywanie dużej ilości danych przy użyciu opcjonalnego modułu SSD. Charakteryzuje się wysoką odpornością na wibracje, a przechwycone dane można zapisać bezpośrednio na dysku SSD, gdy próbkowanie nie przekracza 1 MS/s (1 μs). (*4) (*1) Pojemność urządzenia pamięci może być mniejsza niż podano powyżej, w zależności od daty produkcji. (*2) Plik do zapisu danych jest ograniczony do 4 GB w wersji oprogramowania układowego 2.0 lub nowszej, 2 GB w wersji oprogramowania układowego 1.6 lub starszej. Dostępna jest funkcja zapisu danych do wielu plików bez utraty danych do momentu zakończenia przechwytywania. (*3) Wymiana modułów na gorąco jest możliwa, gdy próbkowanie jest wolniejsze niż 100 ms. (*4) Liczba modułów jest ograniczona. Pojemność pamięci może się różnić w zależności od daty produkcji. Przydatne funkcje do nagrywania i odtwarzania danych Funkcja podwójnego próbkowania * >Można teraz skonfigurować jednocześnie dwie prędkości próbkowania. Podczas nagrywania długich interwałów z niską prędkością próbkowania, zestaw wyzwalaczy może rozpocząć nagrywanie dynamicznych sygnałów przejściowych z wysoką prędkością próbkowania. * Wymagana jest wersja oprogramowania układowego 2.0 lub nowsza. Ulepszona funkcja nagrywania przekaźnikowego * > W trybie przekaźnikowym można nagrywać do 4 GB plików danych, bez utraty danych pomiędzy plikami. Zapewnia to długoterminowe dynamiczne nagrywanie danych. Tryb przekaźnikowy przechwytuje wszystkie dane pomiędzy plikami danych, eliminując ich utratę. * Rozmiar pliku do nagrywania danych jest ograniczony do 4 GB w przypadku oprogramowania układowego w wersji 2.0 lub nowszej, 2 GB w przypadku oprogramowania układowego w wersji 1.6 lub starszej. Tryb pierścieniowy > Zapisuje najnowsze dane o określonej liczbie po zakończeniu nagrywania. Kopia zapasowa danych nagrywania > Plik danych może być tworzony okresowo w celu tworzenia kopii zapasowej danych podczas nagrywania. Plik jest automatycznie przesyłany na inne urządzenie pamięci masowej w urządzeniu lub na serwer FTP w sieci. Interwał tworzenia kopii zapasowej: 1, 2, 6, 12, 24 godziny Miejsce docelowe pliku kopii zapasowej: karta pamięci SD, moduł SSD (opcjonalnie), serwer FTP Format pliku danych: GBD (binarny) lub CSV (tekstowy) * Format CSV jest dostępny z oprogramowaniem układowym w wersji 2.10 lub nowszym. − Dostępna prędkość próbkowania wynosi 10 ms lub mniej w przypadku formatu CSV. − Funkcja tworzenia kopii zapasowej jest niedostępna po wybraniu trybu RING lub próbkowania z synchronizacją impulsów zewnętrznych do rejestracji. − Urządzenie pamięci masowej określone jako miejsce docelowe zapisu danych pomiarowych nie może być ustawione jako miejsce docelowe przesyłania pliku kopii zapasowej. − Po włączeniu tworzenia kopii zapasowej i określeniu formatu pliku danych jako CSV, wymiana karty pamięci SD (hot-swapping) i rejestracja RELAY są niedostępne. Inne funkcje * Opis funkcji Ustaw odstęp czasu między powtórzeniami wyzwalania Powtarzanie wyzwalania nie może być aktywowane na podstawie wyzwalacza START i wyzwalacza STOP z ustawionym odstępem czasu. Funkcja włączania/wyłączania komunikatu startowego/stopowego. Komunikat startowy/stopowy nie będzie zawierał komunikatu potwierdzającego włączenie/wyłączenie. Wymiana karty pamięci SD. Kartę SD można wymienić podczas nagrywania, gdy interwał próbkowania wynosi 100 ms lub mniej. Wyszukiwanie danych. Można automatycznie wyszukać i znaleźć konkretną wartość (wartość zmierzoną, punkt alarmowy) dla danego kanału w zarejestrowanych danych. Przesuwanie kursorem. Kursor można automatycznie przesunąć do określonego punktu w zarejestrowanych danych. Obliczenia statystyczne za pomocą kursora. Obliczenia statystyczne (średnia, maks., min., P-P, wartość efektywna) można wykonać na podstawie zarejestrowanych danych określonych przez kursor. * Wymagana jest wersja oprogramowania układowego 2.0 lub nowsza. Łatwa obsługa interfejsu z komputerem PC. Obsługa Ethernetu i USB 2.0. >Interfejs Ethernetu (10BASE-T, 100BASE-TX) i USB 2.0 (hi-speed) jest standardem. Każdy port interfejsu znajduje się z przodu urządzenia, co ułatwia podłączenie kabla. Obsługuje następujące funkcje: Serwer WEB, funkcja serwera FTP. Można nim sterować za pomocą przeglądarki internetowej, a także monitorować sygnał. Obsługuje dostęp do przechwyconych danych na nośniku pamięci. Funkcja klienta FTP. Przechwycone dane są okresowo przesyłane na serwer FTP w celu utworzenia kopii zapasowej. Funkcja klienta DHCP. Adres IP urządzenia GL7000 jest automatycznie uzyskiwany z serwera DHCP. Funkcja klienta NTP. Zegar urządzenia GL7000 jest okresowo synchronizowany z serwerem NTP. Tryb dysku USB. GL7000 może emulować zewnętrzny
