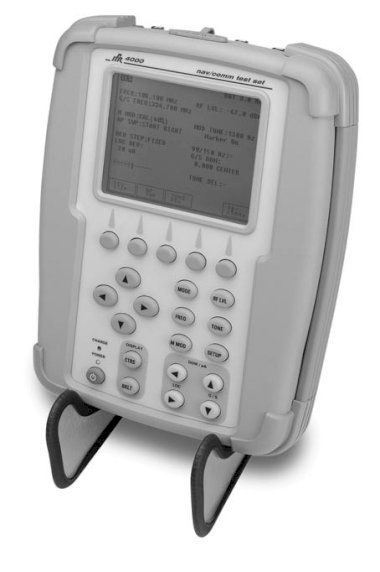

Tester ILS/VOR/MB/CommIFR 4000

Kanał Marker Beacon:

72.00 do 78.00 MHz w 25 kHz krokach

Ustawianie Marker Beacon:

74.50, 75.00 lub 75.50 MHz

Zmiana Marker Beacon:

72.00 do 78.00 MHz w krokach 1 kHz

Kanał VOR:

108.00 do 117.95 MHz w krokach 50 kHz

Ustawianie VOR:

108.00, 108.05 lub 117.95 MHz

Zmiana VOR:

107.00 do 118.00 MHz w krokach 1 kHz

Kanał LOG:

108.10 do 111.95 MHz w krokach 50 kHz

Ustawianie LOG:

108.10, 108.15 lub 110.15 MHz

Zmiana LOG:

107.00 do 113.00 MHz w krokach 50 kHz

Kanał G/S:

329.15 do 335.00 MHz w krokach 50 kHz

Ustawianie G/S:

334.25, 334.55 lub 334.70 MHz

Zmiana G/S:

327.00 do 337.00 MHz w krokach 1 kHz

Kanał Comm VHP AM:

118.00 do 156.00 MHz w krokach 25 lub 8.33 kHz

Ustawianie Comm VHP AM:

118.00, 137.00 lub 156.00 MHz

Zmiana Comm VHP AM:

117.00 do 157.00 MHz w krokach 1 kHz

Kanał Comm VHP FM:

156.00 do 174.00 MHz w krokach 25 kHz

Ustawianie Comm VHP FM:

156.00, 165.00 lub 174.00 MHz

Zmiana Comm VHP FM:

155.00 do 175.00 MHz w krokach 1 kHz

Kanał Comm UHF:

225.00 do 400.00 MHz w krokach 25 kHz

Ustawianie Comm UHF:

225.00, 312.00 lub 400.00 MHz

Zmiana Comm UHF:

224.00 do 401.00 MHz w 1 krokach kHz

Kanał SELCAL:

118.00 do 156.00 MHz w krokach 25 kHz

Ustawianie SELCAL:

118.00, 137.00 lub 156.00 MHz

Zmiana SELCAL:

117.00 do 157.00 MHz w krokach 1 kHz

Dokładność częstotliwości:

Taka sama jak podstawy czasu

Złącze ANT:

Sama Nośna:

+ 13 do -67 dBm w krokach 0.5 dB

Dokładność:

±3 dB

Tryb Dual - LOG:

0 dBm stały

Dokładność:

±2.5 dB

Tryb Dual - G/S:

0 do -76 dBm w krokach 0. 5 dB

Dokładność:

±3 dB

Tryb Tri- Marker:

+ 13 dBm stały

Dokładność:

±2 dB

Tryb Tri- - LOG:

-7 dBm stały

Dokładność:

±2 dB

Tryb Tri- - G/S:

-7 do -83 dBm w krokach 0.5 dB

Dokładność:

±3 dB

Złącze RF I/O:

Sama Nośna:

-12 do -130 dBm w krokach 0.5 dB

Dokładność:

-12 do -39.5 dBm:

±2.5 dB

-40 do -94.5 dBm:

±2 dB

-95 do -120 dBm:

±3 dB

Tryb Dual - LOG:

-22 dBm stały

Dokładność:

±2 dB

Tryb Dual - G/S:

-22 do -101 dBm w krokach 0.5 dB

-22 do -100 dBm:

±2.5 dB

Czystość widmowa:

Harmoniczne:

<-20 dBc

Szkodliwe nie harmoniczne:

<-35 dBc pomiędzy 75 i 400 MHz

Tryb VOR:

Dokładność częstotliwości tonu VOR:

Odniesienie 30 Hz:

±0.02%

Zmienna 30 Hz:

±0.02%

1020 Hz:

±0.02%

9960 Hz:

±0.02%

Modulacja AM:

CAL:

Tony 30, 1020 i 9960 Hz:

Każdy ton 30% AM,

Kod morsa 1020 Hz:

10% AM

Dokładność:

Modulacja ±2%

Zmienna:

Zakres:

0% do 55% AM (Tony 30, 9960 i 1020 Hz)

Zniekształcenia:

<2.5% w pozycji CAL

FM Modulacja:

Odniesienie 30 Hz przy dewiacji szczytowej ±480 Hz na podnośnej 9960 Hz

Dokładność:

Dewiacja szczytowa ±25 Hz

Położenie:

Wybór: To - From

Położenie ustawiane:

0°, 30°, 60°, 90°, 120°, 150°, 180°, 210°, 240°, 270°, 300° i 330°

Położenie zmieniane:

3600 otrzymanych cyfrowo kursów w inkrementacjach 0.1°.

Dokładność:

±0.1°

Dokładność częstotliwości tonu LOG:

90 Hz:

±0.02%

150 Hz:

±0.02%

1020 Hz:

±0.02%

Modulacja:

CAL:

Tony 90 i 150 Hz:

20% AM, Każdy ton

Ton Audio 1020 Hz:

30% AM

Kod morsa 1020 Hz:

10% AM

Dokładność:

±2% Modulacja

Zmienna:

Zakres:

0% do 28% AM (Tony 90 i 150 Hz) 0% do AM 42% (Ton 1020 Hz)

Zniekształcenia:

<2.5% w pozycji CAL

LOC DDM:

Stała:

Zakres:

±0, 0.093, 0.155 lub 0.200 DDM i kasowanie tonu

Dokładność:

+0.0015 DDM (±1.5 mA) ±3% ustawienia (Poziom wyjściowy <+10 dBm)

Zmienna:

Zakres:

±0.4 DDM w krokach 0.001 DDM

Dokładność:

±0.0025 DDM (±2.5 mA) ±3% ustawienia (Poziom wyjściowy <+10 dBm)

Przemiatanie zmieniane:

(Dostępne jedynie w trybach w Dual i Tri-)

Zakres:

0 do +30 nA

Szybkości przemiatania:

5 do 40 sec

Wielkość kroku:

5 sec

Dokładność:

±0.5 sec/przemiatanie

Przesuniecie fazowe:

Zakres:

0° do 120° w inkrementacjach 5° (150 Hz z relacją fazy do 90 Hz)

Dokładność:

±0.5°

Dokładność częstotliwości tonu G/S:

90 Hz:

+0.02%

150 Hz:

±0.02%

Modulacja:

CAL:

Tony 90 i 150 Hz:

40% AM, każdy ton

Dokładność:

±2% Modulacja

Zmienna:

Zakres:

0% do 50% AM (Tony 90 i 150 Hz)

Zniekształcenia:

<2.5% w pozycji CAL

G/S DDM:

Stała:

Zakres:

±0, 0.091, 0.175 lub 0.400 DDM i Tone Delete

Dokładność:

±0.003 DDM (±2.5 mA) ±3% ustawienia (poziom wyjściowy <+10 dBm)

Zmienna:

Zakres:

±0.8 DDM w 0.001 DDM krokach

Dokładność:

±0.0048 DDM (±4.0 mA) +3% ustawienia (<+10 dBm poziom wyjściowy)

Przesuniecie fazowe:

Zakres:

0° do 120° w inkrementacjach 5° (150 Hz w relacji fazowej do 90 Hz)

Dokładność:

±0.5°

Zakres częstotliwości:

Złącza ANT i RF I/O:

Zakres:

10 do 400 MHz

Rozdzielczość:

100 Hz

Dokładność:

Taka sama jak podstawy czasu, ±1 cyfra

Złącze AUX I/O:

Zakres:

1 do 10 MHz

Rozdzielczość:

1 Hz

Dokładność:

Taka sama jak podstawy czasu, ±1 cyfra

Czułość:

Złącze ANT:

>-35 dBm

Złącze RF I/O:

>-10 dBm

Złącze AUX I/O:

>1 Vp-p

Miernik mocy (Złącze RF I/O):

Zakres częstotliwości:

118.0 do 400.0 MHz

Zakres mocy:

0.1 do <1 W
1 do <100 W
100 do 300 W
(Dla mocy >30 W wymagany zewnętrzny attenuator)

Rozdzielczość:

0.1 do <1 W:

0.01 W

1 do <100 W:

0.1 W

100 do 300 W:

1 W

Dokładność:

±8% odczytu, +1 cyfra, tylko CW (bez zewnętrznego attenuatora)

Cykle robocze

<10 W:

Praca ciągła

>10 do <20 W:

3 min WŁ, 2 min WYŁ

>20 do <30 W:

1 min WŁ, 2 min WYŁ

Miernik AM:

Zakres Audio:

50 do 3000 Hz

Procentowy zakres modulacji:

10% do 99%

Dokładność:

±10% of reading

Czułość:

ANT Złącze:

>-20 dBm

Złącze RF I/O:

>+5 dBm

Miernik FM:

Zakres Audio:

50 do 3000 Hz

Zakres dewiacji:

1 do 15 kHz

Dokładność:

± (0.4 kHz + 8% of reading)

Minimalny poziom wejściowy:

Złącze ANT:

>-35 dBm

Złącze RF I/O:

>-10 dBm

Miernik SWR (Złącze SWR):

Zakres częstotliwości:

75.0 do 400.0 MHz

Dokładność:

SWR <3:1:

±0.2, ±20% odczytu

SWR >3:1:

±0.3, ±20% odczytu

Złącze RF I/O:

Typ:

Wejście/Wyjście

Impedancja:

50 W typowo

Maksymalny poziom wejściowy:

30 W, 1 min WŁ, 2 min WYŁ

VSWR:

75 do <300 MHz:

<1.3:1

>300 do 400 MHz:

<1.35:1

Złącze ANT:

Typ:

Wejście/Wyjście

Impedancja:

50 W typowo

Maksymalny poziom wejściowy:

0.5 W

SWR Złącze:

Typ:

Wyjście

Impedancja:

50 W typowo

Maksymalna moc wsteczna:

+ 25 dBm

VSWR:

75 do <300 MHz:

<1.3:1

>300 do 400 MHz:

<1.35:1

Złącze AUX:

Typ:

Wejście/Wyjście

Impedancja:

800 W typowo

Maksymalny poziom wejściowy:

Maksimum 5 Vp-p, Maksimum 3 Vdc

Podstawa czasu (TCXO):

Stabilność temperaturowa:

±1 ppm

Starzenie:

±1 ppm na rok

Dokładność:

±1 ppm po wykonaniu automatycznej kalibracji

Bateria:

Typ:

Li Ion

Czas działania:

>8 godzin ciągłej pracy

Zasilanie (Zespół testujacy):

Zakres wejściowy:

11 do 32 Vdc

Pobór mocy:

Maksymalnie 55 W
Nominalnie 16 W przy 18 Vdc, z naładowaną baterią

Bezpiecznik:

5 A, 32 Vdc, Typ F

Zakres wejściowy:

100 do 250 VAC, 1.5 A Maksimum, 47 do 63 Hz

Fluktuacje napięcia sieci:

<10% napięcia nominalnego

Przepięcia przejściowe:

Zgodnie z II Kategorią instalacji

Środowisko (Zespół testujący):

Stosowanie:

Stopień zanieczyszczenia 2

Wysokość:

<4800 meters

Temperatura pracy:

-20° do 55°C (zakres temperatur ładowania baterii 5° do 40°C, kontrolowany przez wewnętrzny układ ładowania)

Temperatura magazynowania:

-30° do 70°C (Bateria musi być wyjęta gdy <-20°C i >60°C)

Wilgotność względna:

5°C do <10°C:

80%

10°C do <31°C:

95%

31°C do <40°C:

75%

40°C do 50°C:

45%

Środowisko (Zewnętrzny konwerter AC na DC):

Stosowanie:

w pomieszczeniach

Wysokość:

<3000 m

Temperatura pracy:

5° do 40°C

Parametry fizyczne:

Wymiary:

Wysokość:

11.2 in (28.5 cm)

Szerokość:

9.1 in (23.1 cm)

Głębokość:

2.7 in (6.9 cm)

Masa (tylko zespół testujący):

<8 Ibs. (3.6 kg)
