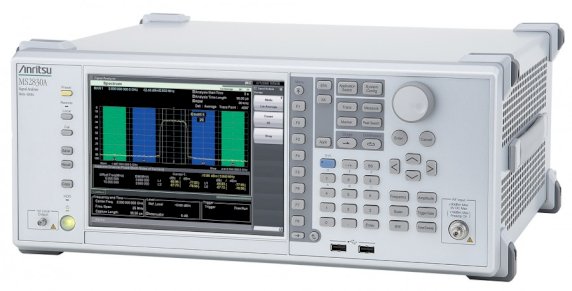

Mikrofalowy analizator widma i sygnałów do 43GHzMS2830A

• 9 kHz do 26.5/43 GHz
• budowany przedwzmacniacz w pełnym paśmie
• Najlepszy w swojej klasie szeroki zakres dynamiczny dla f > 6 GHz
• Zakres częstotliwości do 110 GHz max. wbudowane jedno wspólne wyjście/wejście dla mieszacza
• Szerokopasmowe, wbudowane wyjście IF o szerokości 1 GHz
• Opcja analizy sygnałów w paśmie 10/31.25  MHz (analizator sygnałów i modulacji cyfrowych)

MS2830A-044/045 (26,5 GHz/43 GHz) analizator sygnału zawiera funkcję analizatora widma do 110 GHz przy użyciu zewnętrznego mieszacza. Obsługuje pomiary  nadajników, w tym obok mocy kanałów, maski ​​widma i miernika częstotliwości, również pomiarów wymagających szerokiego zakresu dynamiki.

Opcja 10 MHz/31.25 MHz pasma analizy dodaje funkcje analizatora sygnału do kontroli zjawisk, które są trudne do sprawdzenia przy pomocy analizatora widma, takich jak częstotliwość w funkcji czasu, faza w funkcji czasu, spektrogram, i CCDF. Dodatkowo, opcjonalne oprogramowanie umożliwia analizę modulacji. Ponadto, preselektor i opcja bypass umożliwiają korzystanie z analizatora sygnału i funkcji analizy modulacji do 26,5 GHz/43 GHz (MS2830A-044/045).

• Instalacja mikrofalowego przedwzmacniacza umożliwia pomiar słabych sygnałów.
•  Wyjście oscylatora lokalnego umożliwia podłączenie zewnętrznego miksera obsługującego pomiary nawet do 110 GHz.
• Wyjście pierwszej pośredniej umożliwia wykorzystanie analizatora do analizy sygnałów na zewnętrznym urządzeniu jak np. oscyloskop



■ Kluczowe parametry

Zakres częstotliwości:

MS2830A-040: 9 kHz to 3.6 GHz
MS2830A-041: 9 kHz to 6 GHz
MS2830A-043: 9 kHz to 13.5 GHz
MS2830A-044: 9 kHz do 26,5 GHz
MS2830A-045: 9 kHz do 43 GHz

Najlepszy w swojej klasie szeroki zakres dynamiczny ponad 6 GHz
    159 dB (przy 25 GHz): TOI: ≥ +13 dBm, DANL: -146 dBm / Hz
    157 dB (nominalna, przy 40 GHz): TOI: ≥ +13 dBm nominalnej , DANL: -144 dBm / Hz

Przedwzmacniacz do 43 GHz ⇒ Opt. 068/168: Przedwzmacniacz mikrofalowy

DANL: -156dBm/Hz (na 25GHz)

DANL: -150dBm/Hz (na 40GHz)

Pomiary do 110 GHz przy użyciu zewnętrznych mieszaczy

Zakres częstotliwości: 26,5 GHz do 110 GHz

Wyjście heterodyny: 5 GHz do 10 GHz

Częstotliwość sygnału pośredniej częstotliwości: 1875 MHz

Używany jako szerokopasmowy konwerter ⇒ Wbudowana funkcja IF Output (MS2830A-044/045)

Częstotliwość wyjściowa IF: 1875 MHz

Szerokość pasma Wyjście: 1 GHz (3 dB pasmo, nominalnie)

Opcja 10/31.25MHz pasma analizy (analizator sygnału i funkcja analizy modulacji)
    Opt. 006: Analiza w paśmie 10 MHz
    Opt. 005: Rozszerzenie analiza do 31,25 MHz
    Opt. 007: Rozszerzenie pasma do 31,25 MHz z PreselectorBypass

• Broszura EN
  (, 4.62 MB)
