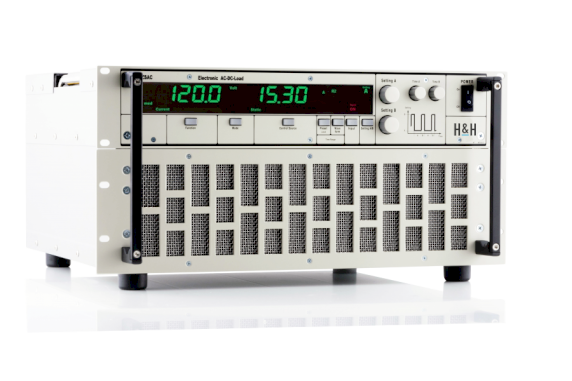

Seria ZSAC

  • Napięcie do 440 V
  • Prąd do 100 A
  • Moc 400 W .... 21 kW
  • Zakres częstotliwości do 800 Hz
  • Do zastosowań jednofazowych i trójfazowych
  • Możliwe połączenie gwiazda i trójkąt
  • Tryb prądowy i rezystancyjny
  • Obciążenia dynamiczne
  • Programowalny przebieg fali
  • Przesunięcie fazowe w połączeniu z czynnikiem szczytu
  • Harmonika, kontrola fazy
  • Programowanie SCPI z funkcją pomiaru
  • Ochrona elektroniczna
  • Izolowane analogowe wyjścia pomiarowe dla napięcia, prądu i mocy
  • Izolowane analogowe wejście sterujące

Tryby pracy

Obciążenia prądem przemiennym serii ZSAC charakteryzują się stałoprądowymi i rezystancyjnymi trybami pracy. W trybie AC prąd jest sinusoidalny. W trybie rezystancyjnym wysokość i przebieg fali prądu zależy od napięcia wejściowego.

Rodzaje napięć

W zależności od rodzaju napięcia urządzenia mogą być przełączane pomiędzy napięciem sieciowym i/lub sieciowo-synchronicznym, napięciem przemiennym o zmiennej częstotliwości i napięciem stałym.

Kształty fal

W trybie prądowym sinusoidalny kształt fali o małych zniekształceniach jest ustawieniem zapisanym na stałe. W trybie rezystancyjnym prąd zależy od kształtu fali przyłożonego napięcia wejściowego. Każdy przebieg fali może być określony przez programowanie i zapisany w pamięci fal wielokrotnego skalowania. Funkcje harmonicznych, prądów sterowanych fazowo i prądów z regulowanym współczynnikiem szczytu są przechowywane na stałe. Regulacja kąta fazowego jest połączona z regulacją współczynnika szczytu.

Dynamika

Wbudowany modulator umożliwia dwa niezależnie regulowane prądy i czasy w zakresie od 100 μs .... 1 s. W trybie AC modulator służy do regulacji krzywej obwiedni prądu AC (modulacja amplitudy).

Zdalne sterowanie

Większość funkcji obciążenia może być sterowana zdalnie za pomocą standardowego analogowego interfejsu We/Wy. Wejścia sterujące mogą być obsługiwane za pomocą poziomów TTL i 24 V z sterowników PLC.

Analogowe wejście sterujące

W trybie pracy stałoprądowej prąd może być ustawiany za pomocą 0 .... 3,5 V lub 0 .... 7 V DC.

Wyjścia analogowe do pomiaru

Jest 0 .... 7 V dostępne są analogowe sygnały pomiarowe napięcia, prądu i mocy.  Wyjścia są elektrycznie odizolowane od wejścia obciążenia.

Chłodzenie

Urządzenia są chłodzone powietrzem. Aby utrzymać niski poziom hałasu podczas pracy, wentylatory są sterowane w zależności od temperatury i prądu.

Mechanika

ZS jest wytrzymałą szafą typu rack 19" i może być również używany jako urządzenie stołowe. Od 5 jednostek wysokości na górze urządzenia znajdują się chowane uchwyty. Opcjonalne kółka mogą być montowane na ciężkich urządzeniach. Do montażu w szafie typu Rack 19" nie są potrzebne osobne zestawy montażowe.

Połączenia

Wszystkie połączenia znajdują się z tyłu. Połączenia prądowe są zaprojektowane jako zabezpieczone przed dotykiem gniazda dla wtyków 4 lub 6 mm.

Interfejsy (akcesoria)

Karty interfejsów są wyjmowane i w razie potrzeby mogą być wymieniane lub rozbudowywane. Urządzenia mogą być wyposażone w następujące interfejsy
  • RS-232 + USB
  • GPIB + RS-232 + USB
  • Interfejs systemowy światłowód
  • Konwerter Ethernet-RS-232

Fabryczny certyfikat kalibracji

Wraz z urządzeniami dostarczany jest bezpłatny Certyfikat Fabrycznej Kalibracji (FCC). FCC spełnia wymagania normy DIN EN ISO 9000ff. Certyfikat kalibracji dokumentuje zgodność z normami krajowymi w celu zilustrowania fizycznego urządzenia zgodnie z międzynarodowym Układem Jednostek Miar (SI). W okresie gwarancyjnym kalibrację przeprowadzamy po raz drugi za darmo.
--> Warunki drugiej bezpłatnej kalibracji
Zalecany okres kalibracji wynosi 2 lata.

Narzędzia programowe

Strona główna H&H posiada bibliotekę programów dla Windows z narzędziem sterującym i sterownikami LabVIEW.
