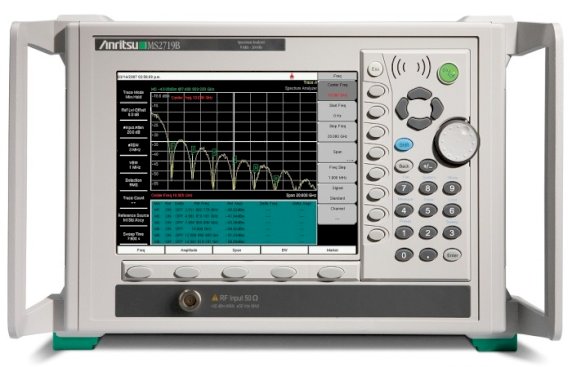

Rodzina ekonomicznych, mikrofalowych analizatorów widma pracujących w paśmie do 20 GHzMS271xB

MS271xB

Rodzina ekonomicznych, mikrofalowych analizatorów widma MS2710B posiada doskonałe parametry a także zaawansowane możliwości analizy sygnałów w paśmie od 9kHz do 20GHz. Dostępne są trzy różne modele, pracujące w następujących pasmach:

  • 9kHz do 7.1GHz (MS2717B)
  • 9kHz do 13GHz (MS2718B)
  • 9kHz do 20GHz (MS2719B)

Żadne inne analizatory widma w tej klasie nie mają możliwości cechujących rodzinę MS2710B. Przyrządy z tej rodziny posiadają filtry RBW od 1Hz do 3MHz, ich dokładność amplitudy jest lepsza niż +/-1.3dB a szumy fazowe są niższe niż -114dBc/Hz przy dostępie 10kHz. Bardzo duży zakres dynamiczny – typowo 100dB, pozwala analizatorom widma z rodziny MS271xB na szybkie i dokładne pomiary urządzeń mikrofalowych wymagających wyjątkowej liniowości.

Model 7.1GHz MS2717B posiada opcjonalny tracking generator dający możliwość pomiarów filtrów i wzmacniaczy.

13GHZ MS2718B oraz 20GHz MS2719B opcjonalnie są wyposażone w wyjście sygnału częstotliwości pośredniej 37.8 MHz na złączu BNC, dostępne gdy analizator pracuje w SPAN ZERO.

Korzystając z nowego oprogramowania pomiaru szumów fazowych (uruchamianego na komputerze zewnętrznym) można kontrolować serię MS271xB poprzez interfejs Ethernet. Wielokrotne pomiary są łączone w zbiorczy pomiar i wyświetlane jako wykres Szumu Fazowego.

Użycie zewnętrznych modułów pamięci Compact Flash pozwala na zapisanie nieograniczonej liczby ustawień i wyników. Istnieje możliwość zdalnego sterowania SCPI przy użyciu złącza Ethernet 10/100 Base-T lub interfejsu GPIB. Zaawansowane oprogramowanie do zarządzania i analizy danych (“Master Software Tools”) dostarczane jest z każdym przyrządem, dając użytkownikowi łatwą metodę zarządzania i archiwizacji danych pomiarowych. Gniazda Ethernet 10/100 Base-T i USB 2.0 pozwalają na elastyczne ładowanie wyników pomiarowych i nastaw zarówno do jak i z komputera PC.
