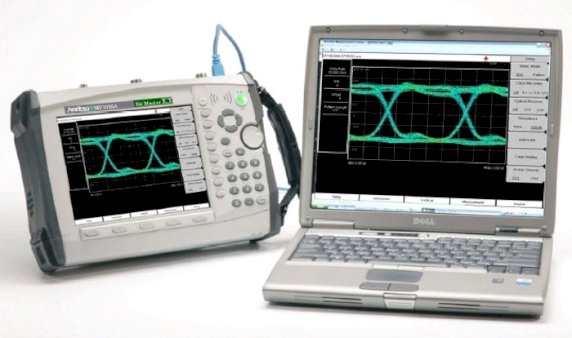

Przenośny analizator wykresu oka do 10Gbps - Bit MasterMP1026A

MP1026A
Oeruje możliwość analizy wykresu oka dla transmisji o prędkości od0.1Gbps do 12.5Gbps w przenośnym urządzeniu

MP1026A Bit Master™ oferuje możliwość analizy wykresu oka dla transmisji o prędkości od0.1Gbps do 12.5Gbps w przenośnym urządzeniu. Bit Master zasilany jest litowo-jonową baterią, dającą możliwość pracy przez 3 godziny. Dzięki wadze tylko 4 kg i niewielkim rozmiarom (315 x 211 x 78 mm) Bit Master umożliwia analizę wykresu oka w dowolnym miejscu i czasie.

Główne cechy:
  • Dwa porty elektryczne o paśmie 25GHz każdy umożliwiające testy do prędkości transmisji 10 Gbps
  • Weryfikacja działania nadajników dzięki analizie wykresów oka i kształtu impulsu
  • Testy zgodności z maską
  • Opcjonalny zewnętrzny kanał optyczny
  • Opcjonalna jednostka detekcji i odzyskiwania sygnału zegara o czułości 50 mV
  • Definiowane przez użytkownika histogramy
  • Niski jitter, typowo 1ps rms
  • Niski szum elektryczny, typowo 1mV rms
  • Prędkość próbkowania do 100kpróbek/sek
  • Porównywanie wykresów dwóch kanałów

Zaawansowane oprogramowanie do zarządzania i analizy danych (“Master Software Tools”) dostarczane jest z każdym przyrządem Bit Master, ułatwiając zarządzanie i archiwizacje danych pomiarowych. Bit Master wyposażony jest w 8.4 calowy kolorowy wyświetlacz, zoptymalizowany do użytku wewnątrz pomieszczeń a także na zewnątrz w każdych warunkach pogodowych i oświetleniowych z rozdzielczością SVGA. Użycie kart pamięci Compact Flash pozwala na rozszerzenie możliwości wewnętrznej pamięci Bit Mastera i zapamiętania nieograniczonej liczby wyników i ustawień. Gniazda Ethernet 10/100 Base-T i USB 2.0 pozwalają na elastyczne ładowanie wyników pomiarowych i nastaw zarówno do jak i z komputera PC.

Dodatkowo 18 różnych masek jest dostępnych z wersją v1.23, by wspomagać testowanie zgodności wykresu oka. Mogą one być używane z opcjonalnym interfejsem urządzenia Bit Master w celu zachowania zgodności testów i pomiarów współczynnika zaniku(ER), zgodnie ze standardami przemysłowymi.

Wielkość strumienia danych Opis
9.953 / 10.3125 Gbps Maska 10GE do 10GBase-W Standard i R-Standard
11.10 Gbps 10GE + Maska FEC
3.125 Gbps Maska 10GE do LX4 10GBase-X Standard
2.5 / 1.25 Gbps Maska 2/1GE
9.953 Gbps
10.664 Gbps
10.709 Gbps
Maska OC192/STM64
Maska OC192/STM64 + FEC (G.975)
Maska OC192/STM64 + FEC (G.709)
2.488 Gbps
2.666 Gbps
Maska OC48/STM16
Maska OC48/STM16 + FEC (G.709)
1.244 Gbps Maska OC24/STM8
622.08 Mbps Maska Standard OC12/STM4
155.52 Mbps Maska Standard OC3/STM1
10.52 / 11.3 Gbps Maska Fiber Chanel 10G I Maska 10G FC + FEC
8.5 / 4.25 / 2.125 / 1.0625 Gbps Maska Optical Fiber Chanel 8/4/2/1G
